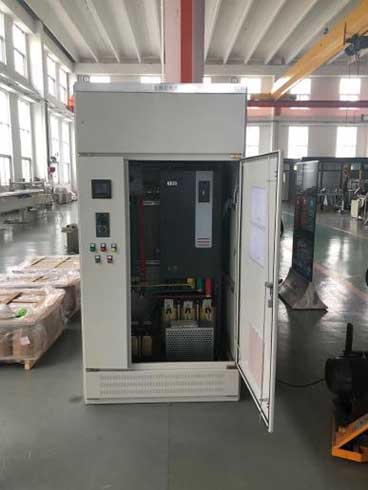

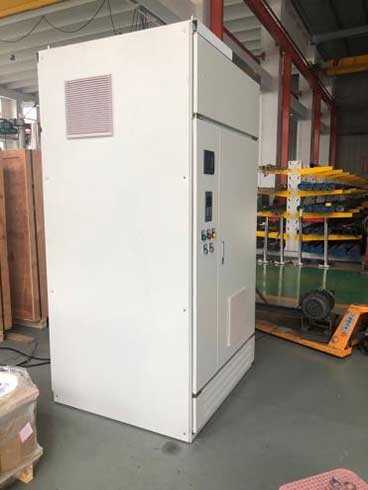

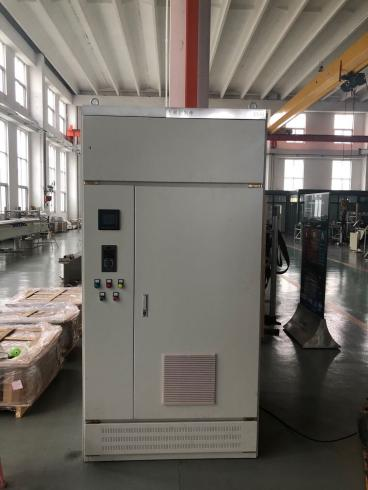

TheCabinet de control electriceste un dispozitiv dedicat care controlează pornirea și oprirea unității de pompă electrică submersibilă (ESP), monitorizează și înregistrează starea de funcționare a acesteia și efectuează automat protecție la oprire atunci când apar condiții anormale în timpul funcționării. În prezent, sunt utilizate în mod obișnuit patru tipuri de dulapuri de control: dulapuri de control cu frecvență de putere, dulapuri de control cu pornire uşoară, dulapuri de control cu frecvenţă variabilă de joasă tensiune și dulapuri de control cu frecvenţă variabilă de medie tensiune.
Standard internațional: ISO 13628, IEC 60034, IEC 60529, IEC 60947, IEC 60079
Standard național: GB/T 16750, GB/T 3797, GB 4208, GB/T 14048, GB 7251.1
Standard industrial: API RP 11S1, API 14F
Standard Enterprise: AT-ST-013
Protecția tensiunii sursei de alimentare
Protecție cu curent trifazat
Protecție la suprasarcină
Protecție la subsarcină
Protecție la subtensiune
Pornire întârziată
Oprire întârziată
Înregistrare curentă
| Model și specificații | Curent nominal (A) | Tensiune nominală (V) | A (lățime) × B (adâncime) × H (înălțime) |
| Clasa 1,2 kV | 50、80、100、120、150 | 1140 | 460×520×1500 |
| Clasa 2,5 kV | 50、80、100、120、150 | 2500 | 600×630×1700 |
| clasa 3kV | 50、80、100、120、150 | 3000 | 600×630×1700 |
| Clasa 3,6 kV | 50、80、100、120、150 | 3600 | 600×630×1700 |
| Model și specificații | Curent nominal (A) | Tensiune nominală (V) | A (lățime) × B (adâncime) × H (înălțime) |
| Clasa 1,2 kV | 50、80、100、120、150 | 1140 | 460×520×1500 |
| Clasa 2,3 kV | 50、80、100、120、150 | 2300 | 600×630×1700 |
● Altitudine：≤2000m
● Temperatura ambiantă: -30℃/-22℉ — +50℃/122℉
● Umiditate relativă: ≤85%
●Fără substanțe inflamabile și explozive, gaze corozive pentru izolație și praf conductiv
● Instalat în locuri ferite de vibrații severe, cu înclinare verticală ≤ 5°
| Nu. | Nume parametru | Date |
| 1 | Tensiune nominală de intrare | 380 V – 480 V±10%,3P 380 V – 480 V ±10%, trifazat |
| 2 | Frecvența nominală de intrare | 50Hz±10% |
| 3 | Frecvența de ieșire | 0 - 120 Hz, reglabil |
| 4 | Rezoluția frecvenței de ieșire | 0,01 Hz |
| 5 | Tensiunea de alimentare de control | AC220V |
| 6 | Putere nominală de ieșire | 110 kW–630kW |
| 7 | Curent nominal de ieșire | 215A–1188A |
| 8 | Gama de tensiune de ieșire | 0 - Tensiune de intrare |
| 9 | Tip redresor | 6 - redresor cu diodă de impuls |
| 10 | Tip tranzistor invertor | IGBT |
| 11 | Interfață de comunicare externă | RS485, RS232 |
| 12 | Model de comunicare externă | Cablu |
| 13 | Funcția de protecție | Suprasarcină, subsarcină, scurtcircuit, pierdere de fază, supratemperatura |
| 14 | Metoda de răcire | Răcire forțată cu aer |
| 15 | Factor de putere de intrare | 0.98 |
| 16 | Eficienţă | >98% |
| 17 | Filtru de ieșire | Unda sinusoidala |
| 18 | Ciclu de lucru nominal | Continuu |
| 19 | Grad IP / Grad de protecție | IP23 |
| 20 | Capacitate de suprasarcină | Cuplu nominal de 150%, durata 60 s |
| 21 | Temperatura ambiantă de funcționare | -15 ℃ ~ 50 ℃ 5 ℉ ~ 122 ℉ |
| 22 | Temperatura de depozitare / transport | -40 ℃ ~ 55 ℃ -40 ℉ ~ 131 ℉ |
| 23 | Umiditatea mediului ambiant | ≤95% (la +20 ℃), fără condensare |
| 24 | Altitudine de instalare | ≤1000m, este necesară reducerea dacă este depășită |
| 25 | Componentă armonică laterală de intrare | H5=36%, H7=17,8%, H11=8,1%, H13=5,3% |
| 26 | Conținut armonic lateral de intrare | sub 5% |
| 27 | Modul de control | Multi-punct V/F, vector V/F |
| 28 | Mod cablare de intrare și ieșire | Sus înăuntru și sus în afară, jos înăuntru și jos în afară |
| Nu. | Nume parametru | Date |
| 1 | Tensiune nominală de intrare | 380 V – 690 V ±10%, trifazat |
| 2 | Frecvența nominală de intrare | 50Hz±10% |
| 3 | Frecvența de ieșire | 0 - 120 Hz, reglabil |
| 4 | Rezoluția frecvenței de ieșire | 0,01 Hz |
| 5 | Tensiunea de alimentare de control | AC 220 V |
| 6 | Putere nominală de ieșire | 110 kW–900 kW |
| 7 | Curent nominal de ieșire | 202 A–1535 A |
| 8 | Gama de tensiune de ieșire | 0 - Tensiune de intrare |
| 9 | Tip redresor | IGBT |
| 10 | Tip tranzistor invertor | IGBT |
| 11 | Interfață de comunicare externă | RS485, RS232 |
| 12 | Modul de comunicare externă | Fibră optică |
| 13 | Funcția de protecție | Suprasarcină, Subsarcină, Scurtcircuit, Pierdere de fază, Supratemperatură |
| 14 | Metoda de răcire | Răcire forțată cu aer |
| 15 | Factor de putere de intrare | 0.98 |
| 16 | Eficienţă | >98% |
| 17 | Filtru de ieșire | Unda sinusoidala |
| 18 | Ciclu de lucru nominal | Continuu |
| 19 | Grad IP / Grad de protecție | IP23 |
| 20 | Capacitate de suprasarcină | Cuplu nominal de 150%, durata 60 s |
| 21 | Temperatura ambiantă de funcționare | -15 ℃ ~ 50 ℃ 5 ℉ ~ 122 ℉ |
| 22 | Temperatura de depozitare / transport | -40 ℃ ~ 55 ℃ -40 ℉ ~ 131 ℉ |
| 23 | Umiditatea mediului ambiant | ≤95% (la +20 ℃), fără condensare |
| 24 | Altitudine de instalare | ≤1000 m; reducere de putere necesară dacă este depășită |
| 25 | Componentă armonică laterală de intrare | 4% |
| 26 | Conținut armonic lateral de intrare | sub 5% |
| 27 | Modul de control | Multi-punct V/F, vector V/F |
| 28 | Mod cablare de intrare și ieșire | Sus înăuntru și sus în afară, jos înăuntru și jos în afară |
| Nu. | Nume parametru | Date |
| 1 | Tensiune nominală de intrare | 0,6 KV -2,6 KV±10% |
| 2 | Frecvența nominală de intrare | 50 Hz ± 10% |
| 3 | Frecvența de ieșire | 0 - 120 Hz, reglabil |
| 4 | Rezoluția frecvenței de ieșire | 0,01 Hz |
| 5 | Tensiunea de alimentare de control | AC 220 V |
| 6 | Capacitate nominală | 45 kVA–300 kVA |
| 7 | Metoda de răcire | Răcire forțată cu aer |
| 8 | Factor de putere de intrare | Peste 0,98 la sarcină >20%. |
| 9 | Ciclu de lucru nominal | Continuu |
| 10 | Grad IP / Grad de protecție | IP20 |
| 11 | Capacitate de suprasarcină | 120% pentru 1 oră, 150% pentru 1 minut |
| 12 | Temperatura ambiantă de funcționare | -15 ℃ ~ 50 ℃ 5 ℉ ~ 122 ℉ |
| 13 | Temperatura de depozitare / transport | -40 ℃ ~ 55 ℃ -40 ℉ ~ 131 ℉ |
| 14 | Umiditatea mediului ambiant | ≤90% (la +20 ℃), fără condensare |
| 15 | Altitudine de instalare | ≤1000 m; reducere de putere necesară dacă este depășită |
●Altitudinea nu trebuie sa depaseasca 1000 m; derating este necesară dacă altitudinea depășește 1000 m.
●Temperatura ambiantă de funcționare: -5 ℃ până la +40 ℃, temperatura medie zilnică nu depășește +35 ℃, variația temperaturii ambientale nu mai mare de 5 ℃/h. Dacă temperatura ambiantă depășește intervalul permis, trebuie echipat echipament adecvat de aer condiționat.
●Umiditatea relativă maximă a aerului ambiant: ≤ 90% (la 20 ℃); ≤ 50% la +40 ℃.
●Fundația de instalare trebuie să fie ferită de vibrații și șocuri severe, cu o înclinare verticală care să nu depășească 5%.
●Mediul de operare trebuie să fie lipsit de praf conductiv sau exploziv și fără gaze sau vapori care corodează metalele sau deteriorează izolația.
●Fluctuația continuă de tensiune a sursei de alimentare de intrare AC nu trebuie să depășească ±10% din valoarea nominală.
●Intervalul de fluctuație a frecvenței rețelei de curent alternativ: 45 Hz–55 Hz, cu rata de variație a frecvenței care nu depășește ±1% pe secundă.
●Pentru utilizare în interior numai cu o bună ventilație; spațiile libere deasupra și în jurul dispozitivului trebuie să fie ≥ 700 mm.
● Echipat cu protectii inclusiv supratensiune, subtensiune, supracurent, pierdere de faza si scurtcircuit.
● Echipat cu afișaj LED pentru a afișa curentul de ieșire, tensiunea, frecvența etc.
●Parametrii sistemului pot fi setati prin tastatura.
● Poate funcționa atât în modul de frecvență variabilă, cât și în modul de frecvență de putere.
●În funcționarea cu frecvență variabilă, modul de lucru poate fi manual sau automat.
● Ora de pornire și frecvența de funcționare pot fi setate în mod arbitrar.
Î1: Pentru ce echipament este utilizat în principal dulapul electric de comandă cu acționare cu viteză variabilă?
A1: Acest dulap de control al acționării cu viteză variabilă este un echipament special de sprijin pentru toate tipurile de pompe submersibile, cum ar fi pompele de înaltă temperatură, pompele pentru puțuri adânci și pompele de admisie a râului. Se potrivește cu livrarea apei pentru câmpurile petroliere, alimentarea cu apă din puțuri adânci și proiectele de captare a apei râurilor.
Î2: Care sunt avantajele de bază ale controlului conversiei frecvenței în comparație cu controlul tradițional cu viteză fixă?
A2: În comparație cu casetele tradiționale de control cu viteză fixă,Cabinet de comandă electric cu acționare cu viteză variabilăpoate regla viteza pompei în mod liber după cum este necesar. Economisește mai multă energie, reduce uzura echipamentului cu pornirea ușoară și are protecție completă de siguranță, făcând funcționarea pompei mai stabilă, mai sigură și mai eficientă.
Î3: Se poate adapta acest cabinet de comandă la mediile dure de lucru în aer liber?
A3: Da. Acest dulap de control electric adoptă carcasă industrială sigilată și piese interne de înaltă calitate. Este rezistent la praf, la apă și la interferențe și poate funcționa stabil în medii umede, prăfuite și în aer liber pentru proiecte de zăcăminte petroliere, puțuri de apă și captare a apei râului.

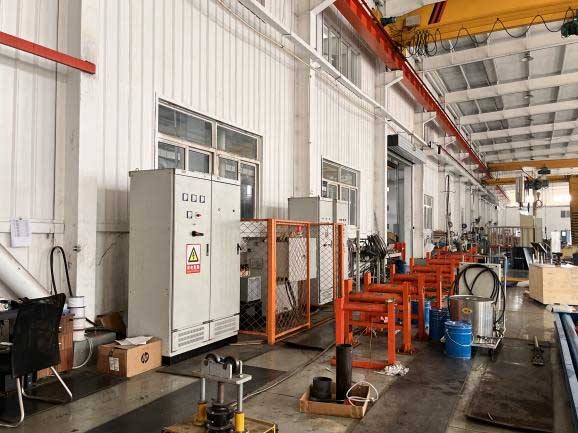

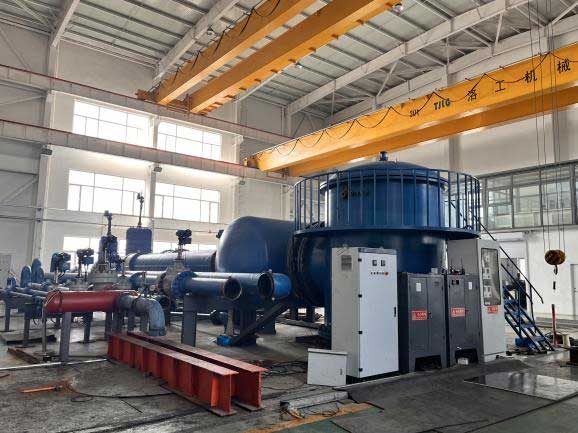

Urmăm un control strict al calității pentru fiecare dulap electric de comandă cu acționare cu viteză variabilă. Spre deosebire de inspecția obișnuită dintr-o singură piesă, toate dulapurile noastre sunt testate cu seturi de pompe submersibile potrivite înainte de livrare. Fiecare echipament trece testul complet de funcționare, testul de reglare a vitezei și testul de simulare a sarcinii. Acest test real de potrivire a pompei asigură o coordonare perfectă între dulap și pompă. Toate produsele sunt livrate numai după trecerea testului complet de potrivire, pentru a garanta o funcționare stabilă și fiabilă pe teren.

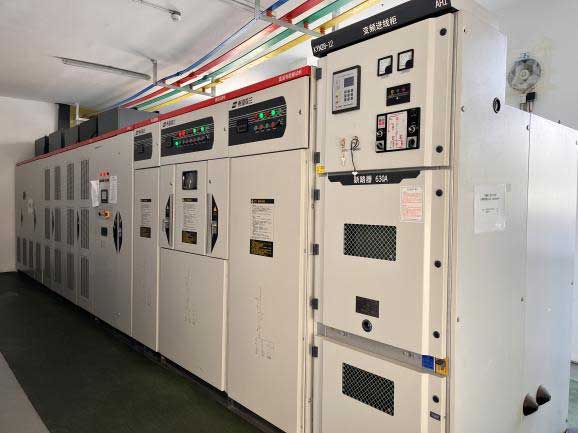

Avem o experiență bogată în dezvoltarea și producerea echipamentelor de control al pompelor submersibile. Toate produsele Cabinet de control electric cu acționare cu viteză variabilă sunt testate cu strictețe, cu o calitate stabilă și o rată scăzută de eșec. Suportăm parametri și funcții personalizate pentru a se potrivi diferitelor pompe și condiții de lucru. Oferim consultanță completă înainte de vânzare, îndrumare la fața locului și servicii de întreținere post-vânzare. Produsele noastre sunt vândute în întreaga lume, deservind diverse proiecte de zăcăminte petroliere, puțuri de apă și captare a apei râurilor cu soluții de control rentabile și stabile.
