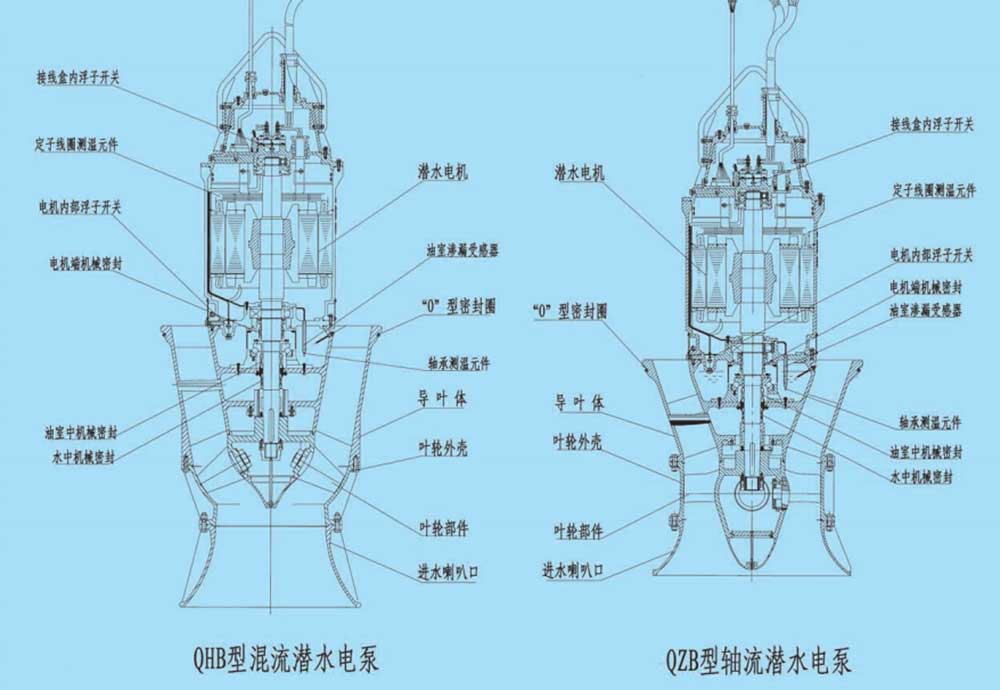

JINAOTEPompă submersibilă cu debit axialeste proiectat pentru aplicații de transfer de apă cu debit mare și cu înălțime redusă, unde este necesară o funcționare continuă fiabilă. Produsul include două serii principale: pompă submersibilă QZB cu debit axial și pompă submersibilă cu debit mixt QHB, dezvoltate ca alternative avansate la sistemele convenționale de pompe și motoare.
Spre deosebire de unitățile de pompare tradiționale de tip split, pompa și motorul sunt integrate într-o structură submersibilă compactă. Acest design simplifică instalarea, reduce cerințele de construcție și îmbunătățește fiabilitatea operațională în medii solicitante, cum ar fi controlul inundațiilor, stațiile de drenaj, sistemele de irigare și proiectele de transfer de apă industrial.
Motorul asincron trifazat submersibil de tip uscat complet închis funcționează în siguranță atunci când este complet scufundat în apă. Cu o răcire eficientă cu apă, un zgomot redus de funcționare și o acumulare redusă de căldură, pompa permite construirea de stații de pompare subterane compacte, reducând în același timp costurile de inginerie civilă și spațiul de instalare.
Ansamblul motor al pompei este instalat ca o unitate completă scufundată, eliminând necesitatea unei alinieri complexe între componentele separate ale pompei și ale motorului. În comparație cu stațiile de pompare tradiționale, timpul de instalare poate fi redus cu până la 95%, îmbunătățind eficiența proiectului și reducând cerințele de muncă.
Motorul funcționează direct în apa din jur, oferind performanțe excelente de răcire și prevenind supraîncălzirea în timpul funcționării continue. Acest design reduce semnificativ zgomotul de funcționare și permite instalarea în stații de pompare subterane sau închise, fără a afecta mediile înconjurătoare.
Motorul adoptă o structură de tip uscat complet închisă cu:
Sistem de izolație clasa F (rezistență la temperatură 155°C)
Grad de protecție IP68
Etanșări mecanice duble sau triple
Structura auxiliară de etanșare
Sistem de detectare a scurgerilor
Monitorizarea temperaturii bobinajului
Monitorizarea temperaturii lagărului
Toate semnalele de monitorizare sunt transmise către dulapul electric de comandă, susținând funcționarea în siguranță, protecția automată și monitorizarea de la distanță.
Pompa submersibilă a debitului axial JINAOTE este utilizată pe scară largă în aplicații care necesită o capacitate mare de debit și performanță stabilă de transfer de apă, inclusiv:
Alimentare cu apă industrială și canalizare
Sisteme de drenare a instalațiilor miniere
Proiecte de drenaj șantier naval
Controlul inundațiilor urbane și drenajul municipal
Irigare si drenaj agricol
Centrală electrică de răcire a apei și sisteme de drenaj
Stații de pompare pe malul râului și al lacului
Pompa submersibilă QZB cu debit axial este potrivită pentru aplicații cu înălțime redusă și cu debit mare, în timp ce pompa submersibilă cu debit mixt QHB oferă o eficiență mai mare și o rezistență mai mare la cavitație pentru aplicații cu niveluri fluctuante de apă și cerințe mai mari de cap.
Pompa este proiectată pentru manipularea apei brute sau a apelor uzate ușor contaminate în următoarele condiții:
| Parametru | Caietul de sarcini |
|---|---|
| Temperatura maximă a lichidului | ≤50°C |
| Interval mediu de pH | 4–10 |
| Fracție de volum solid | <2% |
| Densitate medie | <1,2 × 10³ kg/m³ |
| Element de comparație | Pompă submersibilă cu debit axial | Unitate de pompare traditionala |
|---|---|---|
| Instalare | Instalare integrată, construcție simplificată | Necesită instalarea separată a pompei și a motorului |
| Timp de instalare | Redus cu pana la 95% | Perioada de instalare mai lunga |
| Metoda de răcire | Răcire directă cu apă | Este necesară răcirea cu aer |
| Nivel de zgomot | Zgomot redus de operare | Zgomot mecanic mai mare |
| Structura stației de pompare | Potrivit pentru statii de metrou | Necesită structuri supraterane mai mari |
| Costul construcției | Redus cu aproximativ 30-40% | Investiții mai mari în construcții civile |
| Rezistenta la inundatii | Motor protejat sub apă | Mai vulnerabil la inundații |
JINAOTE se concentrează pe proiectarea și producția de echipamente de pompare submersibile de înaltă performanță pentru aplicații industriale, municipale și agricole. Prin proiectarea moto-pompă integrată, tehnologie avansată de etanșare și sisteme inteligente de monitorizare, pompele JINAOTE asigură o funcționare fiabilă în medii cu schimbări frecvente ale nivelului apei și cerințe de drenaj exigente.
Combinația dintre capacitatea de debit mare, structura compactă de instalare și funcționarea pe termen lung la scufundare face caPompă submersibilă cu debit axialo soluție eficientă pentru stațiile moderne de pompare și proiectele de transfer de apă la scară largă.
Pompele cu debit axial sunt proiectate în principal pentru aplicații cu debit mare și cu înălțime redusă, în timp ce pompele cu debit mixt oferă o capacitate de înălțime mai mare cu eficiență și rezistență la cavitație îmbunătățite.
Da. Pompa folosește un motor submersibil IP68 complet închis, proiectat pentru funcționare continuă în timp ce este complet scufundată.
Este potrivit pentru apa brută și ape uzate ușor contaminate cu o fracțiune de volum solidă sub 2%.
Temperatura standard de funcționare este de până la 50°C.
Nu. Motorul și pompa sunt integrate într-o singură unitate submersibilă, simplificând instalarea.
Motorul include etanșări mecanice, detectarea scurgerilor, monitorizarea temperaturii înfășurării și sisteme de monitorizare a temperaturii rulmenților.
Da. Este potrivit în special pentru malurile râurilor, malurile lacurilor și stațiile de pompare predispuse la inundații, unde nivelul apei fluctuează.
Motoarele de până la 315 kW sunt disponibile în 380 V sau 600 V, în timp ce motoarele mai mari folosesc opțiuni de tensiune de 6 kV sau 10 kV.
