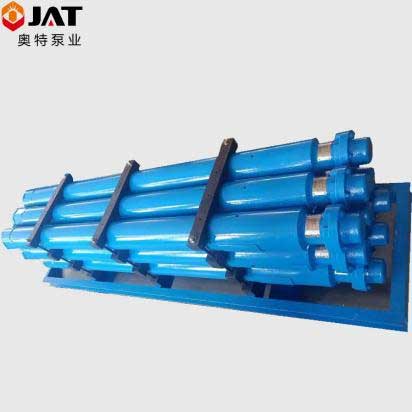

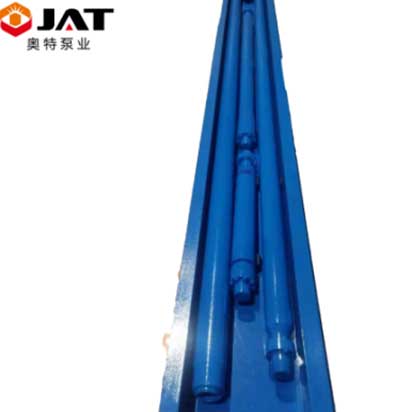

ThePompă electrică submersibilăeste un sistem de ridicare artificială de fond proiectat pentru producția continuă de țiței în puțuri adânci, platforme offshore și condiții complexe de rezervor. Acesta integrează un motor submersibil de înaltă performanță, o pompă centrifugă în mai multe etape, un sistem de protecție rezistent la gaz și nisip și o structură de etanșare fiabilă pentru a oferi performanțe stabile de ridicare a uleiului.
Conceput pentru puțuri cu apă mare, câmpuri petroliere mature, producție offshore și medii provocatoare de rezervor, sistemul ESP petrolier ajută operatorii să îmbunătățească eficiența producției, să reducă frecvența de reparare și să scadă costurile de operare pe termen lung.
Cu mai multe diametre ale pompei, configurații de putere și opțiuni de materiale disponibile, poate fi personalizat în funcție de adâncimea sondei, caracteristicile fluidului, temperatură și cerințele de producție.

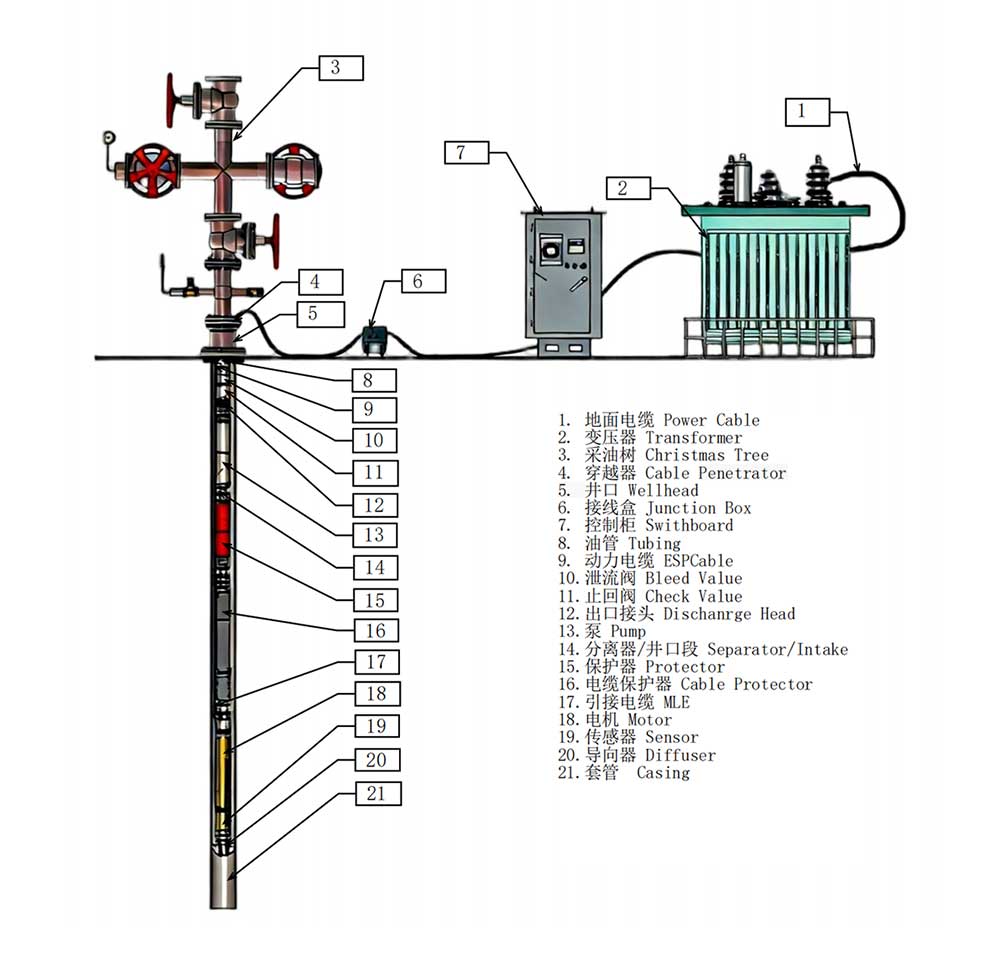

| Nu. | Numele echipamentului | Necesitate | Metoda de achiziție | Descrierea echipamentului |
| instalații terestre | ||||
| 1 | Cutie de joncțiune | Opțional | Aprovizionat de client |
1.Pentru conexiunile cablurilor subterane în puțurile pentru cabluri de pământ 2.Prevenirea gazului de înaltă presiune în minele subterane |
| 2 | Transformator cu frecvență variabilă | Necesar | Aprovizionat de client | Folosit pentru a mări tensiunea de alimentare la tensiunea de masă cerută de pompa electrică |
| 3 | Cabinet de control cu frecvență variabilă de joasă tensiune (inclusiv filtru sinusoid) | Necesar | Aprovizionat de client | Pentru controlul, protejarea și reglarea stării de funcționare a pompei electrice |
| 4 | Filtra | Opțional | Aprovizionat de client | Pentru protejarea pompelor electrice și a echipamentelor critice din rețelele electrice |
| 5 | Cablu de suprafață | Opțional | Aprovizionat de client |
1. Folosit pentru conectarea echipamentelor la sol 2.controlul costului pompei |
| conector șir de tuburi de fund | ||||
| 1 | echipament pentru capul puțului | Necesar | Aprovizionat de client | 1.Pentru agățarea șirurilor de țevi și conectarea conductelor de suprafață2.Pentru trecerea cablurilor subterane |
| 2 | conducta de ulei | Necesar | Aprovizionat de client | Folosit pentru a conecta pompele electrice și pentru a forma un canal de ridicare a fluidului de puț |
| 3 | supapă de scurgere | Opțional | Aprovizionat de client | Evacuarea fluidului de puț de tuburi pentru pompare |
| 4 | Supapă cu un singur flux | Necesar | Aprovizionat de client | Funcția de oprire a pompei împiedică curgerea inversă a fluidului de puț în șirul de tuburi, ceea ce ar putea provoca un ciocan de berbec și poate deteriora pompa electrică. |
| 5 | conexiune la priză | Necesar | Aprovizionat de client | Folosit pentru a conecta pompa electrică la conducta de ulei |

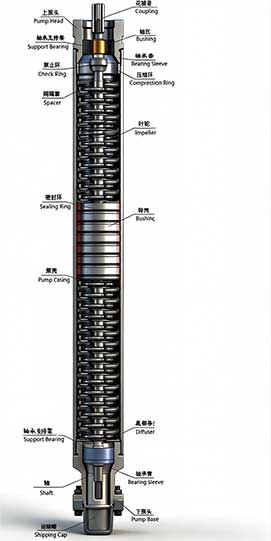

| 6 | pompa | Necesar | autoexproprierea | Folosit pentru a genera presiunea de ridicare și debitul necesare |
| 7 | procesor de gaz | Opțional | autoexproprierea |
1. Pentru a reduce impactul gazului asupra pompelor electrice, cum ar fi blocarea cu gaz și cavitația 2.debit de ridicare suficient |
| 8 | Separator de gaz sau secțiune de admisie | Necesar | autoexproprierea |
1. Pentru a reduce impactul gazului asupra pompelor electrice, cum ar fi blocarea cu gaz și cavitația 2.debit de ridicare suficient 3.formează canalul pentru ca fluidul de sondă să intre în pompă |
| număr | numele dispozitivului | necesitate | metoda de achizitie | Descrierea dispozitivului |
| conector șir de tuburi de fund | ||||
| 9 | protector | Necesar | autoexproprierea |
1. Folosit pentru a transmite cuplul motorului către pompă 2. Echilibrul de presiune pentru motorul submersibil în sondă 3.Forța axială a pompei purtătoare 4.Reumplerea cu ulei de motor pentru motorul scufundat 5. Etanșare axială pentru motor scufundat |

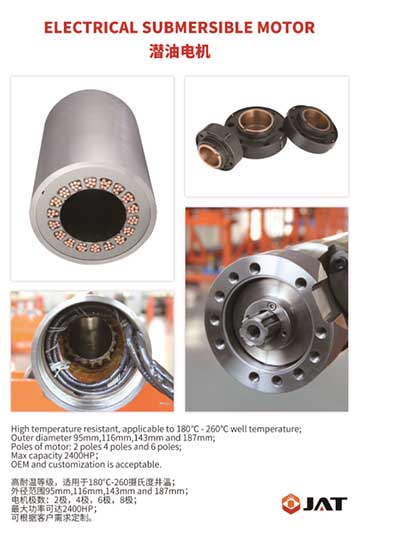

| 10 | motor submersibil | Necesar | autoexproprierea | Folosit pentru a converti energia electrică în energie mecanică și pentru a furniza energie pentru funcționarea pompei |
| 11 | senzor de fund | Opțional | Aprovizionat de client | Pentru monitorizarea în timp real a presiunii de admisie a fluidului de sondă și a pompei electrice, a temperaturii, vibrațiilor, izolației etc. |
| 12 | director | Necesar | autoexproprierea | Ghidarea și stabilizarea pompei în fond |
| Echipamente și accesorii pentru cabluri de fund | ||||
| 1 | trecător de cablu | Opțional | Aprovizionat de client |
1. Folosit pentru etanșarea cablurilor prin dispozitivul capului sondei 2. Structură dimensională compatibilă cu dispozitivul capului sondei 3. Capabil să reziste la tensiunea mare la pământ a motorului |
| 2 | Cablu de alimentare (cablu plat) | Necesar | Aprovizionat de client |
1.Transmisie de putere pentru etapa tubulatura de fund 2. Cablurile trebuie să fie compatibile cu temperatura și condițiile puțului |
| 3 | Cabluri de tensiune și conectori pentru cabluri de tensiune (cabluri plate mici) | Necesar | autoexproprierea |
1.Transmisie de putere pentru etapa pompei electrice de fund 2. Cablurile trebuie să fie compatibile cu temperatura și condițiile puțului 3. Ar trebui să fie sigilat pe motor. |
| 4 | Mantaua cablului și clema cablului sau dispozitivul de protecție pentru cabluri | Necesar | autoexproprierea | Fixare cablu și protecție pentru treapta pompei electrice |
| 5 | YouTube: Protector pentru cablu cu clemă încrucișată | Necesar | Aprovizionat de client | Aplicarea de fixare și protecție a cablurilor în faza conductei de ulei |
| număr | numele dispozitivului | necesitate | metoda de achizitie | Descrierea dispozitivului |
| Alte accesorii pentru utilizare subterană | ||||
| 1 | Pachet de accesorii pentru pompă electrică pentru fundul puțului (inclusiv motor, protector, secțiune sau separator pentru cap de puț, pompă, procesor de gaz) | Necesar | autoexproprierea | Pentru piese de unică folosință în aplicații subterane, cum ar fi inele O, șuruburi și ulei de motor. |
| 2 | Pachet de accesorii pentru conectare prin cablu | Opțional | autoexproprierea | Folosit pentru conectarea cablurilor de intrare la cablurile de alimentare, cum ar fi benzi izolatoare și cabluri blindate. |
| 3 | accesorii pentru alte echipamente care coboară pe arbore | Necesar | Unii furnizori de dispozitive oferă | |
| unelte de fund | ||||
| 1 | mașină de cules și așezat cabluri | Opțional | Disponibil pentru cumpărare, închiriere sau alte mijloace de implementare prin cablu | |
| 2 | scripete de cablu | Necesar | Aprovizionat de client | pentru implementarea cablului |
| 3 | echipamente de umplere cu ulei | Necesar | autoexproprierea | Pentru pompa electrica de injectie ulei |
| 4 | palan electric cu pompa | Necesar | autoexproprierea | Pentru ridicarea în fund |
| 5 | ax | Necesar | autoexproprierea | axul discului de fund |
| 6 | cric de ridicare | autoexproprierea | Pentru utilizare la motoare electrice, trebuie | |
| 7 | alte unelte de fund | Necesar | Unii furnizori de dispozitive oferă | |

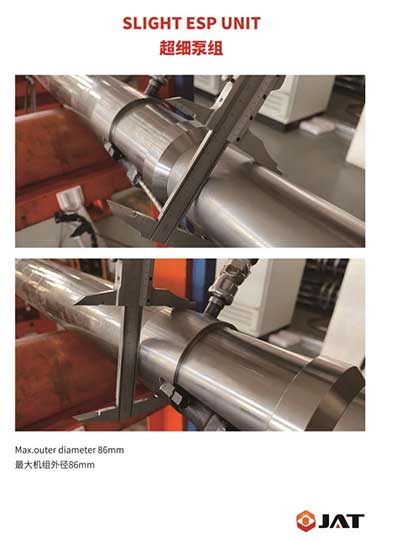

| Tip | Serie | Diametrul maxim (mm) |
| Pompa | 338 | 86 |
| Protector | 338 | 86 |
| Motor | 375 | 95.25 |
| Tip | Serie | Diametrul maxim (mm) |
| Pompa | 400 | 101.6 |
| Protector | 400 | 10.1.6 |
| Motor | 456 | 115.82 |
| Tip | Serie | Diametrul maxim (mm) |
| Pompa | 513/538/562 | 130,3/136,7/143 |
| Protector | 513 | 130.3 |
| Motor | 540/562 | 138/143 |
| Tip | Serie | Diametrul maxim (mm) |
| Pompa | 675 | 171.45 |
| Protector | 675 | 171.45 |
| Motor | 738 | 187.45 |
| Tip | Serie | Diametrul maxim (mm) |
| Pompa | 862 | 219 |
| Protector | 675 | 171.45 |
| Motor | 738 | 187.45 |
• Dezvoltarea zăcământului petrolier pe uscat:ThePompă electrică submersibilă este perfect aplicabilă puțurilor de petrol convenționale, rezervoarelor de petrol de joasă presiune și puțurilor de dezvoltare cu inundații de apă, oferind o ridicare zilnică stabilă a țițeiului și satisfacând nevoile de producție continuă pe termen lung ale câmpurilor petroliere terestre.
• Producția offshore de petrol și gaze:Adaptabil la sondele înguste din larg și la condiții mari de lucru dure, având o structură compactă și o rată scăzută de eșec pentru a reduce costurile de întreținere și operare offshore.
• Funcționare specială a rezervorului:Aplicabil puțurilor de petrol cu tăiere înaltă de apă, ușor corozive și abrazive, precum și puțurilor de petrol geotermal, susținând ridicarea sigură și eficientă a fluidelor în condiții complexe de lucru.
• Stimularea și restaurarea puțurilor de petrol:Ideal pentru sonde de petrol cu randament redus și epuizat, îmbunătățind eficient eficiența livrării fluidelor și revigorând capacitatea de producție a câmpurilor petroliere învechite.
•Design structural:Pompa submersibilă electrică adoptă un aspect îngrijit, compact, cu diametre exterioare opționale multiple, care se pot potrivi perfect cu diferite dimensiuni ale sondei și se pot adapta la diferite tipuri de sonde de petrol.
•Eficiență ridicată de ridicare:Structura hidraulică optimizată în mai multe etape oferă o creștere stabilă a presiunii și un debit mare, realizând o ridicare continuă a țițeiului de înaltă eficiență.
•Adaptabilitate excelentă la mediu:Echipat cu etanșare și structuri de protecție premium, rezistând la coroziune și abraziune de la medii mixte de ulei, gaz și apă în fundul găurii.
•Cost redus de operare:Dispune de un consum redus de energie, funcționare stabilă și o rată scăzută de defecțiuni, reducând foarte mult întreținerea manuală și pierderile de oprire în câmp.
•Durată lungă de viață:Ansamblul calibrat din fabrică și designul lagărului de sarcină mare îmbunătățesc stabilitatea structurală generală și extind ciclul de funcționare a echipamentului.
Seria 400:Un model standard compact conceput pentru puțuri de petrol convenționale cu diametru mic. Este potrivit pentru aplicații generale de producție pe câmpuri petroliere care necesită o capacitate de debit moderată și o funcționare economică.
Seria 538/540:Proiectat pentru sistemele de desfășurare a tuburilor spiralate și potrivit pentru puțuri de petrol cu diametru mediu și mare. Suportă aplicații care necesită debite mai mari și capacitate de ridicare.
Structura anti-defecțiune:Rulmenții axiali la sarcină mare și structurile de protecție etanșate ajută la rezistența la încărcăturile de impact în fundul gropii și reduc deteriorarea echipamentului în timpul funcționării.
Funcționare eficientă din punct de vedere energetic:Designul hidraulic optimizat reduce rezistența la curgerea fluidului și pierderile hidraulice, contribuind la reducerea consumului de energie în timpul funcționării continue.
Opțiuni flexibile de configurare:Sunt disponibile mai multe specificații ale pompei și opțiuni de materiale pentru aplicații care implică coroziune, abraziune și condiții de temperatură ridicată.
Cerințe mai mici de întreținere:Intervalele lungi de întreținere, frecvența redusă de întreținere și performanța de operare constantă ajută la reducerea costurilor totale de operare.
Selectarea ESP ar trebui să se bazeze pe condițiile reale ale puțului și pe cerințele de funcționare.
Sondele cu producție mai mare necesită:Diametrul pompei mai mare, Capacitate de debit mai mare, Etape hidraulice optimizate
Fântânile adânci necesită: Capacitate mai mare de cap, mai multe trepte de pompă, structură mecanică întărită
Factorii cheie includ:Procent de tăiere de apă, conținut de gaz, concentrație de nisip, nivel de coroziune, vâscozitate țiței
Sondele de înaltă temperatură necesită:Izolarea motorului la temperaturi ridicate, materiale rezistente la căldură, design îmbunătățit de răcire

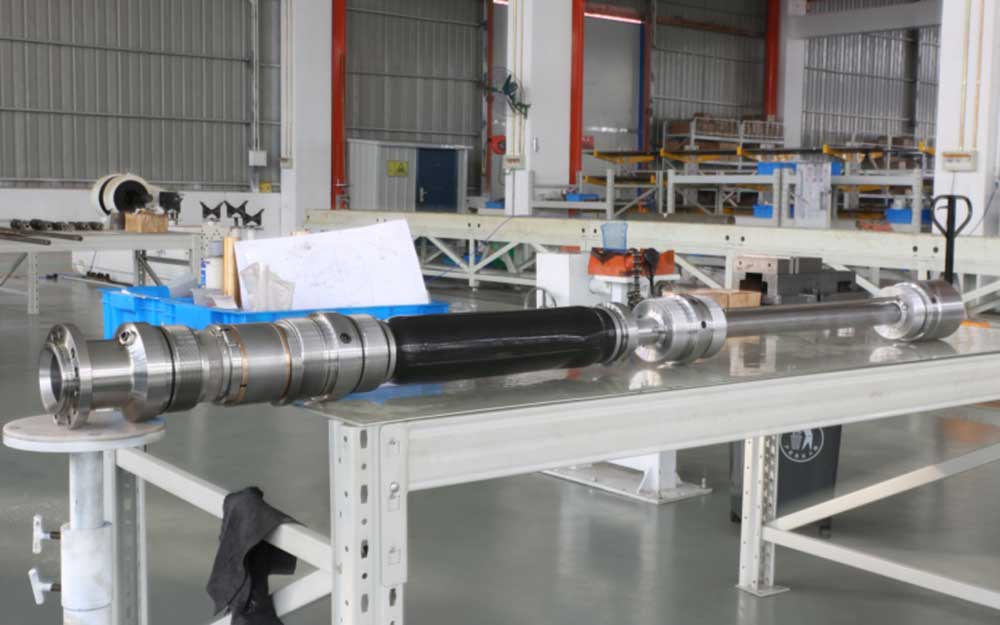

Materialele de bază, inclusiv arborii din aliaj și componentele anticorozive, sunt inspectate înainte de producție pentru a verifica conformitatea cu cerințele de aplicare în fundul puțului.
Analiza computațională a dinamicii fluidelor și prelucrarea CNC sunt aplicate pentru a îmbunătăți acuratețea rotorului, difuzorului și procesării componentelor structurale.
Fiecare unitate de pompă este supusă testării performanței debitului, testării presiunii, testării funcționării și inspecției de etanșare înainte de livrare.
Sunt implementate proceduri de asamblare unificate și procese de calibrare din fabrică pentru a menține performanța constantă a produsului și pentru a reduce abaterile de asamblare.
Înregistrările de producție și testare sunt păstrate pentru trasabilitatea produsului și verificarea proiectului.
