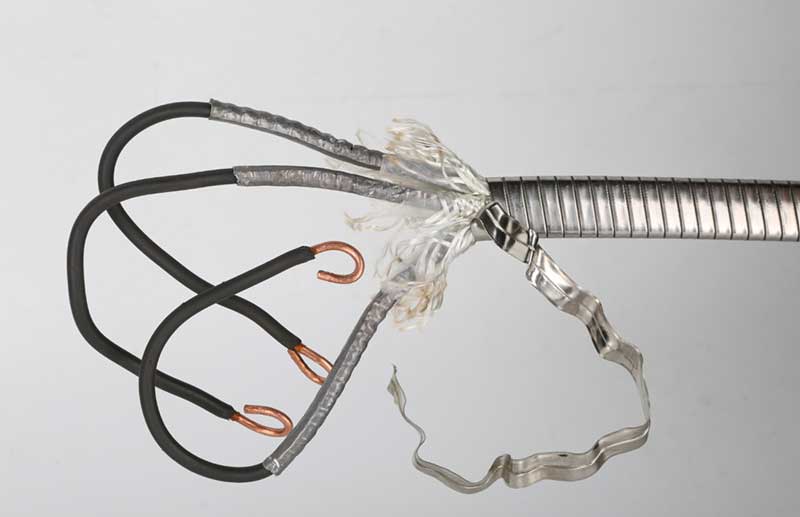

Tianjin AoteCablu blindatprezintă rezistență la temperaturi ridicate, rezistență la ulei și rezistență excelentă la abraziune. Această serie de cabluri include tipuri structurale rotunde și plate, special dezvoltate pentru medii dure de lucru pe câmpuri petroliere. Stratul său exterior blindat oferă o rezistență puternică la tracțiune și performanță anti-extruziune pentru a evita deteriorarea miezului în subteran.
Se mândrește cu o izolație electrică stabilă în condiții de căldură ridicată și grăsime, pe scară largă asortată cu pompe submersibile cu ulei ESP și echipamente de extracție a petrolului în fundul de foraj în site-urile globale de exploatare a petrolului.
| AWGSerie | Aria secțiunii transversale (mm2) | Număr de nuclee | Numărul de fire / Diametrul nominal al unui singur fir (mm) | Clasa de tensiune nominală (kV) | Temperatura de funcționare (℃/℉) |

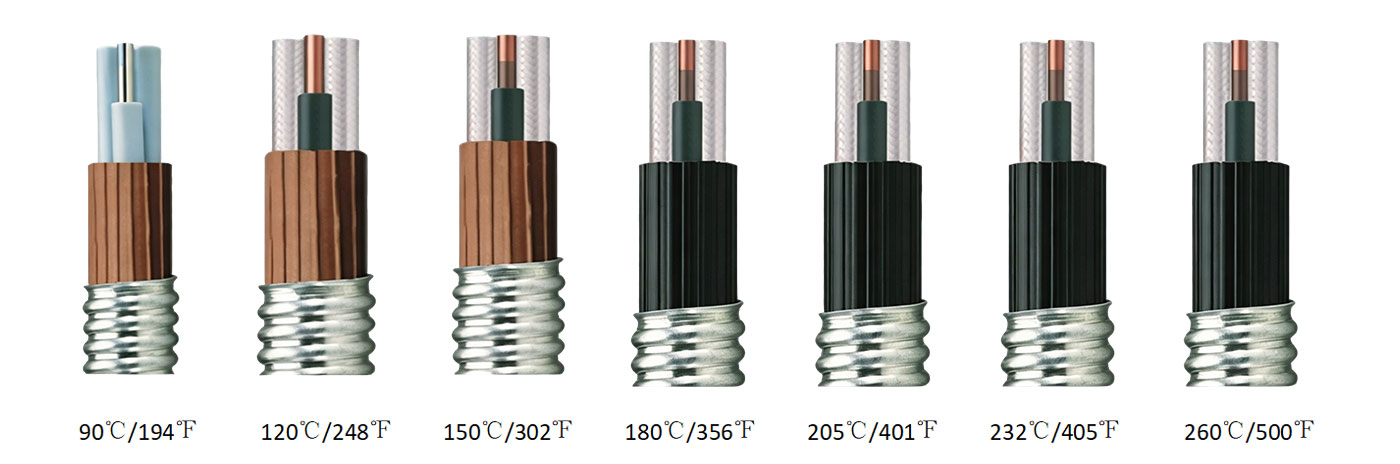

| AWG7 | 10 | 3 | 1/3,67 | 3, 4, 5, 6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4,62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54;7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35;7/2,85 | ||
| AWG0 | 53 | 3 | 1/8,25;7/3,16 |
| Cod | Explicaţie | Abreviere | Cod | Explicaţie | Abreviere |
| Material de strat izolator | Material strat de blindaj | ||||
| P | Polipropilenă (inclusiv polipropilenă modificată) | PP (MPP) | - | Bandă din oțel galvanizat | GST |
| E | Cauciuc etilen propilen | EPDM | M | Banda Monel | MA |
| YJ | Polietilenă reticulata | XLPE | X | Bandă din oțel inoxidabil | SS316 |
| VOI | Film compozit poliimidă-F46 + izolație combinată cauciuc etilenă propilenă | PI-FEP/EPDM | |||
| YF | Film compozit poliimidă-F46 + izolație combinată cauciuc perfluoretilenă propilenă | PI-FEP | |||
| Material strat de manta | Strat de împletitură (Strat de umplere) | ||||
| Q | Aliaj de plumb | Aliaj Pb | Politetrafluoretilenă | PTFE | |
| E | Cauciuc etilen propilen | EPDM | Bandă din fibră de aramidă | AFT | |
| H | Polietilenă clorosulfonată | CSM | Bandă din fibră de nailon | NFT | |
| F | Cauciuc perfluoretilen propilenic | FEP | Polipropilenă (Strat de pernă rezistent la ulei) | PP | |
| N | Cauciuc nitrilic | BNR | |||
| AWGSerie | Dimensiunea maximă | |||||

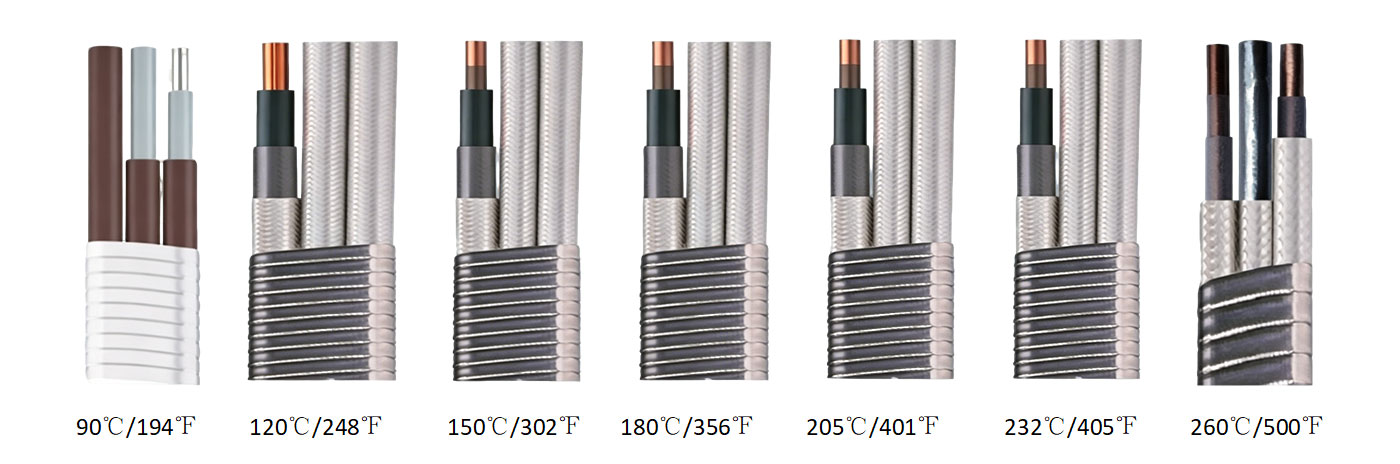

| Cablu plat (mm×mm) | Cablu sferic (mm2) | Cablu MLE (mm×mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
Cablurile obișnuite pot suferi daune la temperaturi ridicate, contaminare cu ulei și îndoiri repetate. Cablurile noastre blindate rotunde și plate folosesc structuri metalice armate și materiale rezistente la temperatură și uzură pentru a reduce stresul de încovoiere și pentru a rezista la căldură, frecare și impact mecanic. Cele două opțiuni structurale îndeplinesc cerințe diferite de funcționare dinamică, ajutând la prelungirea duratei de viață și la reducerea riscurilor de defectare a cablurilor.
Rundăcabluri blindatesunt potrivite pentru aplicații convenționale de cablare, cum ar fi lanțuri de tragere și canale de cabluri. Cablurile blindate plate au o structură compactă pentru spații limitate de instalare, inclusiv capete de sondă înguste, echipamente compacte și șanțuri subterane pentru cabluri. Cele două structuri oferă opțiuni flexibile de instalare și simplifică aranjarea și întreținerea cablurilor.
Fabricate cu conductoare fine, straturi de izolație rezistente la temperatură și structuri blindate armate, cablurile asigură rezistență la îndoire, rezistență la uzură, rezistență la extrudare și protecție la impact. Stratul de blindaj metalic ajută la prevenirea daunelor externe, în timp ce proprietățile opționale, cum ar fi rezistența la ulei, rezistența la coroziune și rezistența la îmbătrânire, permit adaptarea la medii solicitante, inclusiv câmpuri petroliere și mine.
Conductorii fabricați cu precizie asigură o conductivitate electrică constantă și pierderi reduse de putere. Structurile de ecranare opționale ajută la reducerea interferențelor electromagnetice, susținând sursa de alimentare stabilă și transmisia semnalului de control pentru echipamentele industriale.
Toate produsele urmează proceduri standardizate de control al calității pe tot parcursul procesului de producție. Inspecțiile sunt efectuate de la verificarea materiilor prime și monitorizarea producției până la testarea cablului finit pentru a asigura performanța constantă a produsului.
Conductoarele, materialele de izolare și materialele mantalei sunt inspectate înainte de producție. Sunt utilizate numai materiale aprobate pentru a menține o calitate constantă a cablului.
Parametrii cheie, inclusiv diametrul conductorului, grosimea izolației și concentricitatea mantalei sunt monitorizați în timpul producției. Ajustările procesului sunt efectuate atunci când este necesar pentru a menține consistența lotului.
Testele de rutină includ testul de rezistență al conductorului, testul de rezistență la izolație, testul de rezistență la tensiune, testul de scânteie, inspecția dimensiunilor și inspecția aspectului.
Testele personalizate includ testul de oboseală la încovoiere, testul de rezistență la tracțiune, testul de rezistență la abraziune, testul de îmbătrânire la temperatură înaltă, testul de rezistență la ulei, testul de flexibilitate la temperatură scăzută și testul de ignifugare.
Rapoartele complete de testare sunt disponibile pentru acceptarea proiectului, la cerere.
Echipată cu linii de producție automate de cabluri blindate, fabrica noastră acceptă producția în masă de cabluri de alimentare rotunde și plate blindate, inclusiv dezvoltarea de mostre, comenzi personalizate și furnizare de proiecte pe termen lung. Procesele de producție standardizate, testarea automată și ambalarea standard pentru export ajută la asigurarea unei livrări consecvente.
Automatizare industriala:Linii de producție automate, roboți industriali și aplicații de cablare de mișcare de înaltă frecvență
Sisteme cu lanțuri de tractare:Aplicații de îndoire continuă care necesită performanță de cablu anti-răsucire și rezistentă la uzură
Echipamente de ridicare și ridicare:Macarale mobile, macarale tip portal, platforme de ridicare și sisteme mobile de alimentare cu energie
Industria petrolului și gazelor:Echipamentele petroliere din capul puțului și din fundul puțului funcționează în condiții de temperatură ridicată, contaminare cu ulei și abraziune
Industria minieră și grea:Mașini mobile de minerit și echipamente grele care necesită protecție la impact și uzură
Echipamente portuare și logistice:Mașini portuare și echipamente automate de depozitare expuse la medii exterioare și la riscuri de coroziune
Oferim soluții personalizate de cabluri blindate industriale bazate pe cerințele echipamentelor, temperatura de funcționare și condițiile de uzură. Cu opțiuni de cablu blindat rotund și plat, ajutăm clienții să aleagă structurile, specificațiile și materialele de protecție adecvate.
Acceptăm personalizarea OEM/ODM, inclusiv structura cablurilor, cerințele de performanță și cantitățile de producție. Procesele de producție standardizate și capacitatea de producție flexibilă susțin comenzi de loturi mici, aprovizionare cu volum mare și proiecte pe termen lung.
Echipa noastră tehnică oferă suport pentru selecția produselor și îndrumări pentru aplicații pentru a ajuta la reducerea riscurilor de selecție a cablurilor și a costurilor de întreținere. Experiența de export și serviciul tehnic sprijină clienții globali pe tot parcursul procesului de cooperare.
Î1: Care sunt avantajele combinării cablurilor blindate rotunde și plate?
A1: Cele două structuri acoperă cerințe diferite de instalare. Cablurile blindate rotunde oferă protecție de uz general și o instalare flexibilă, în timp ce cablurile blindate plate sunt potrivite pentru spații limitate, cum ar fi echipamentele înguste ale capului de puț. Combinația ajută la rezolvarea provocărilor legate de expunerea la căldură, abraziune, spațiu de instalare și mișcarea cablurilor.
Î2: Cablurile sunt potrivite pentru îndoirea repetată pe termen lung?
A2: Da. Cablurile folosesc jachete rezistente la temperatură și structuri blindate întărite. Sunt testate pentru oboseala la îndoire, îmbătrânirea la temperatură ridicată și rezistența la abraziune pentru a susține funcționarea dinamică continuă.
Q3: Cablurile pot fi personalizate pentru condiții speciale de lucru?
A3: Da. Oferim personalizarea structurii cablului, specificațiile conductorului și lungimea cablului. Opțiuni suplimentare includ rezistența la temperatură ridicată, rezistența la uzură, rezistența la ulei, rezistența la flacără și ecranarea pentru diferite medii de operare.
Toate cablurile blindate sunt supuse unei inspecții concentrate pe rezistența la temperatură, rezistența la uzură, rezistența la îmbătrânire și protecția la impact. Produsele sunt livrate după trecerea testelor necesare.
Liniile de producție automate susțin aprovizionare continuă, comenzi personalizate și proiecte de anvergură. Oferim soluții de cabluri blindate pentru aplicații industriale care necesită performanță constantă și durată lungă de viață.
