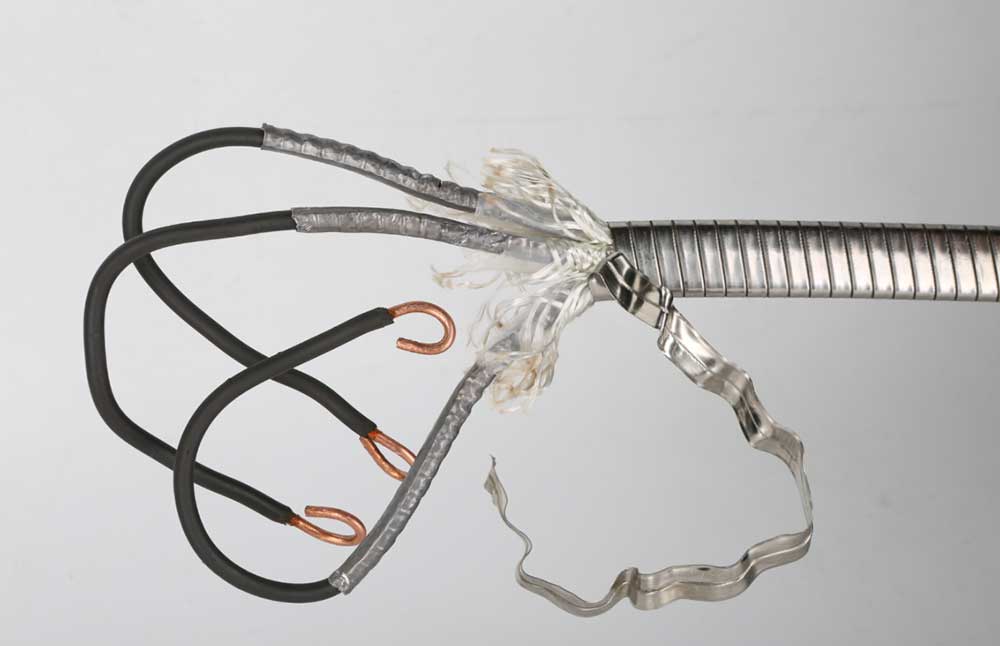

AcestCablu de alimentareeste un cablu dedicat pentru ESP-uri, cu un capăt conectat la cablul de plumb și celălalt capăt la cutia de joncțiune de suprafață, oferind suport de transmisie de putere fiabil pentru echipament. Clasificat după forma secțiunii transversale a conductorului, cablul este disponibil în două tipuri structurale: circular și plat. Structura sa din interior spre exterior este în următoarea ordine: conductor rotund de cupru solid (sau torsadat), strat de izolație, strat de înveliș, strat împletit (strat de înveliș exterior, strat de umplere) și strat de protecție cu bandă de oțel.
Standard internațional: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Standard național: GB/T 16750
Standard industrial: API RP 11S1, API RP 11S5, API RP 11S6
Standard Enterprise: AT-ST-008
● Curent de sarcină mare
●Rezistență la temperaturi ridicate
● Instalare ușoară și fiabilă
●Rezistenta la coroziune
| Seria AWG | Aria secțiunii transversale (mm2) | Număr de nuclee | Numărul de fire / Diametrul nominal al unui singur fir (mm) | Clasa de tensiune nominală (kV) | Temperatura de funcționare (℃/℉) |
| AWG7 | 10 | 3 | 1/3,67 | 3, 4, 5, 6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4,62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54, 7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35, 7/2,85 | ||
| AWG0 | 53 | 3 | 1/8,25, 7/3,16 |

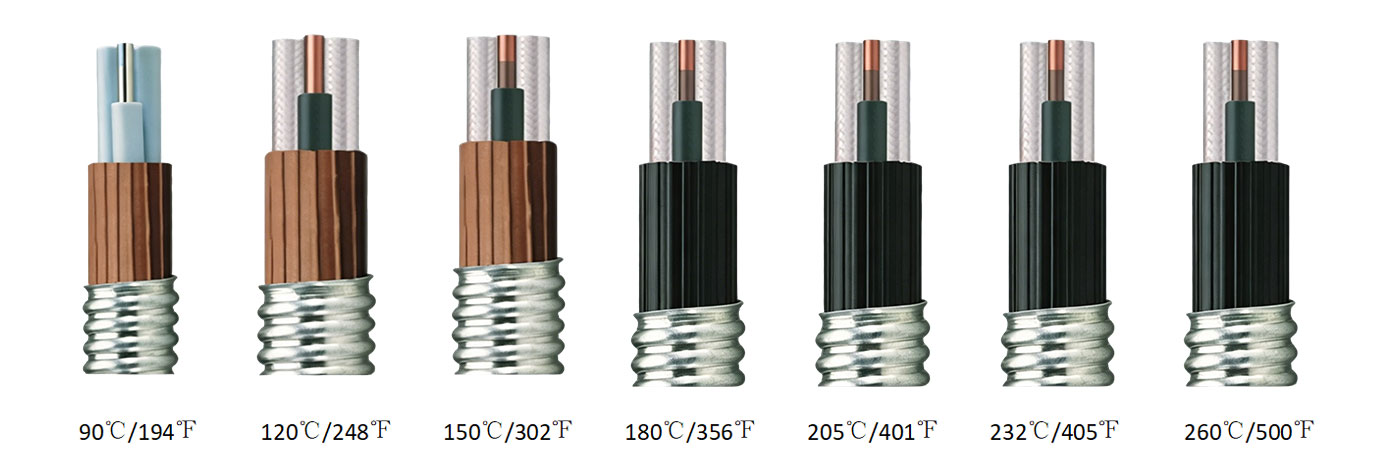

Cablu rotund
| Cod | Explicaţie | Abrevieri | Cod | Explicaţie | Abrevieri |
| Material de strat izolator | Material strat de blindaj | ||||
| P | Polipropilenă (inclusiv polipropilenă modificată) | PP(MPP) | - | Bandă din oțel galvanizat | GST |
| E | Cauciuc etilen propilen | EPDM | M | Banda Monel | MA |
| YJ | Polietilenă reticulata | XLPE | X | Bandă din oțel inoxidabil | SS316 |
| VOI | Film compozit poliimidă-F46 + izolație combinată cauciuc etilenă propilenă | PI-FEP/EPDM | |||
| YF | Film compozit poliimidă-F46 + izolație combinată cauciuc perfluoretilenă propilenă | PI-FEP | |||
| Material strat de manta | Strat de împletitură (Strat de umplere) | ||||
| Q | Aliaj de plumb | Aliaj Pb | Politetrafluoretilenă | PTFE | |
| E | Cauciuc etilen propilen | EPDM | |||
| H | Polietilenă clorosulfonată | CSM | Bandă din fibră de aramidă | AFT | |
| F | Perfluoretilenă Propilenă | FEP | Bandă din fibră de nailon | NFT | |
| N | Cauciuc nitrilic | BNR | Polipropilenă (Strat de pernă rezistent la ulei) | PP | |
| AWGSerie | Dimensiunea maximă | |||||

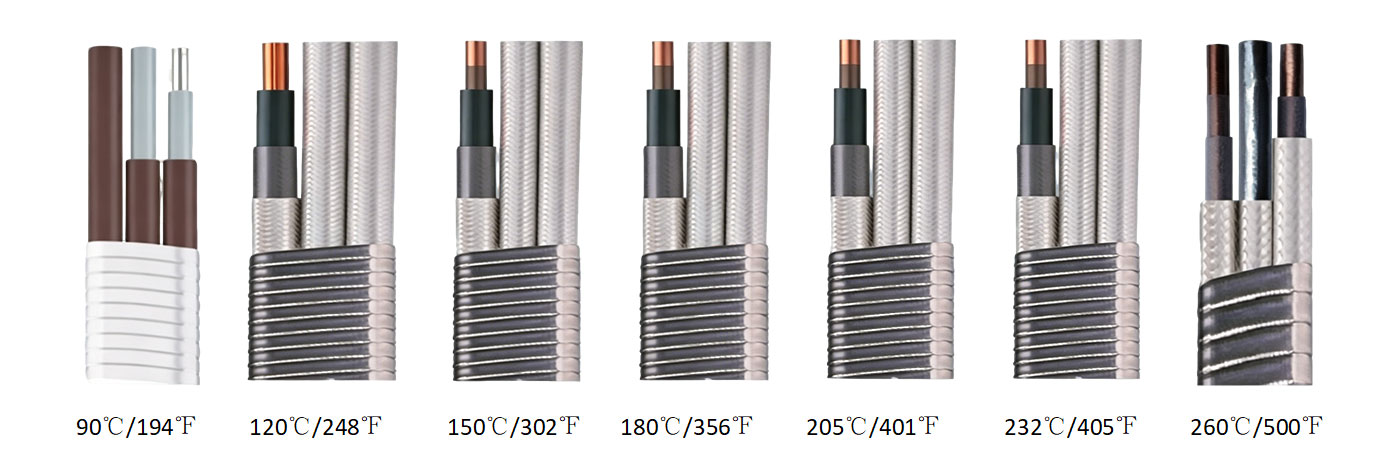

| Cablu plat (mm×mm) | Cablu sferic (mm2) | Cablu MLE (mm×mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
A1: Un cablu dedicat pompei submersibile este proiectat pentru a oferi o transmisie fiabilă a puterii în medii subacvatice. În comparație cu cablurile electrice standard, are o izolare impermeabilă îmbunătățită, o construcție flexibilă și rezistență la umiditate, permițând o funcționare stabilă în puțuri adânci, sisteme de canalizare și alte aplicații scufundate.
A2: Cablurile plate sunt preferate în multe aplicații submersibile, deoarece structura lor compactă necesită mai puțin spațiu de instalare și este mai ușor de montat în puțuri înguste sau în zone înguste. Designul flexibil ajută, de asemenea, la reducerea răsucirii, a tensiunii de îndoire și a daunelor mecanice în timpul instalării și întreținerii pompei.
A3: Cablul folosește materiale izolatoare de înaltă calitate și o manta exterioară de protecție pentru a preveni pătrunderea apei, îmbătrânirea și deteriorarea mediului. Înainte de livrare, fiecare cablu este testat pentru performanța de izolație, rezistența la apă și durabilitatea mecanică pentru a asigura funcționarea în siguranță în condiții subacvatice solicitante.
A4: Da. AOTE TIANJIN PUMP CO., LTD. oferă opțiuni de personalizare, inclusiv lungimea cablului, numărul miezului, specificațiile conductorului și materialele mantalei exterioare. Configurația cablului poate fi corelată cu diferite puteri nominale ale pompei, adâncimi de instalare și medii de operare.
A5: Selectarea cablului trebuie să ia în considerare mai mulți factori, inclusiv puterea pompei, tensiunea nominală, adâncimea de instalare, temperatura de funcționare, calitatea apei și cerințele mecanice. Alegerea dimensiunii corecte a conductorului și a structurii de protecție ajută la asigurarea unei transmisii eficiente a puterii și prelungește durata de viață.
AOTE TIANJIN PUMP CO., LTD. este specializată în soluții de pompe submersibile și produse de cabluri aferente. Cu experiență practică în aplicațiile de pompare subacvatică, înțelegem cerințele diferitelor sisteme de pompare și oferim configurații de cabluri adecvate pentru diferite condiții de lucru.
Selectăm materiale conductoare de înaltă calitate și sisteme de izolare impermeabilă pentru a asigura performanțe electrice stabile și durabilitate mecanică. Fiecare cablu este supus unor proceduri stricte de inspecție, inclusiv testarea izolației, testarea rezistenței la apă și verificările aspectului înainte de expediere.
Cablurile noastre sunt dezvoltate pentru medii solicitante în care flexibilitatea, performanța impermeabilă și durabilitatea sunt esențiale. Structura optimizată ajută la reducerea frecvenței de întreținere și oferă performanțe de încredere pentru proiecte de inginerie și aplicații comerciale.
Oferim modele standard de cabluri de alimentare, precum și soluții personalizate bazate pe cerințele proiectului. De la selecția produselor până la asistența la instalare, echipa noastră tehnică ajută clienții să aleagă specificațiile adecvate ale cablurilor și să îmbunătățească fiabilitatea sistemului.
