Cum îmbunătățește o pompă submersibilă cu debit axial transferul de apă cu debit mare?

Schița articolului

Pentru ingineri, antreprenori, autorități municipale, operatorii industriali și proprietarii de proiecte agricole, alegerea unei pompe cu debit mare nu este doar o chestiune de selectare a celui mai mare motor disponibil. Sistemul de pompare trebuie să se potrivească cu debitul necesar, înălțimea dinamică totală, calitatea apei, mediul de operare, structura de instalare, sursa de alimentare și ciclul de funcționare așteptat.

• Înțelegeți rolul hidraulic al pompei cu debit axial.
• Identificați de ce construcția submersibilă poate simplifica proiectarea stației de pompare.
• Evaluați capacitatea pompei în funcție de condițiile reale ale proiectului.
• Reduceți riscurile de instalare și întreținere printr-o planificare adecvată.
• Alegeți materiale adecvate, sisteme de protecție și funcții de monitorizare.
• Potriviți configurația pompei cu aplicația de transfer de apă.

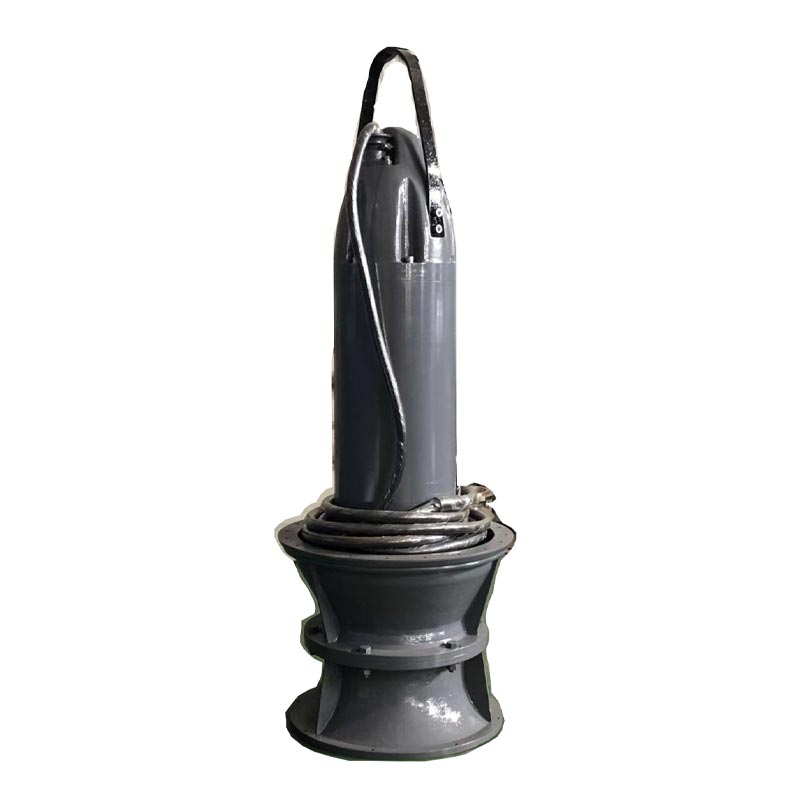

Ce este o pompă submersibilă cu debit axial?

A Pompă submersibilă cu debit axialeste o mașină de pompare de mare capacitate concepută în primul rând pentru a deplasa cantități mari de apă prin capete de ridicare relativ joase. Spre deosebire de pompele centrifuge convenționale care se bazează în general pe mișcarea radială a apei, o pompă cu debit axial folosește un rotor de tip elice pentru a deplasa apa în mod substanțial paralel cu arborele pompei.

Această configurație hidraulică face ca tehnologia cu flux axial să fie deosebit de adecvată atunci când proiectul necesită un debit mare, mai degrabă decât o presiune ridicată. Exemplele tipice includ drenajul de inundații, canalele de irigare, pomparea apei pluviale, circulația apei de răcire, transferul apei râului și drenajul municipal.

Cuvântul „submersibil” descrie aranjamentul de instalare. Pompa și motorul electric sunt combinate într-o singură unitate și funcționează sub suprafața apei. Acest lucru elimină multe dintre cerințele de aliniere mecanică asociate cu ansamblurile pompe și motor instalate separat.

Echipamentele moderne submersibile cu flux axial pot include motoare sigilate, etanșări mecanice, detectarea scurgerilor, monitorizarea temperaturii înfășurării, monitorizarea temperaturii lagărelor și protecție a dulapului de comandă. Aceste caracteristici ajută operatorii să gestioneze echipamentele care funcționează sub apă, reducând în același timp intervențiile manuale inutile.

Cum funcționează sistemul de pompare

Procesul de operare începe când apa intră în admisia pompei. Motorul rotește arborele și rotorul tip elice, generând forță hidraulică axială care deplasează apa prin pompă și în pasajul de refulare.

Deoarece motorul este scufundat, apa din jur poate ajuta la disiparea căldurii. Acest lucru este deosebit de valoros în timpul ciclurilor lungi de funcționare, deoarece gestionarea temperaturii motorului este un factor important în fiabilitatea echipamentului electric.

Configurația integrată elimină, de asemenea, necesitatea unui arbore lung expus între un motor montat pe suprafață și o pompă scufundată. Mai puține componente ale transmisiei mecanice externe pot însemna mai puține preocupări legate de aliniere și un aranjament de instalare mai compact.

1. Apa intră în zona de admisie:Designul hidraulic direcționează apa către rotorul rotativ.
2. Motorul antrenează rotorul:Energia electrică este transformată în energie mecanică de rotație.
3. Rotorul generează tracțiune axială:Volume mari de apă sunt împinse prin pasajul pompei.
4. Apa se deplasează spre descărcare:Debitul este direcționat către canalul de evacuare, conducta sau sistemul de stație de pompare.
5. Sistemele de protecție monitorizează funcționarea:Senzorii pot identifica scurgeri anormale, condiții de temperatură sau alte riscuri de funcționare.

Performanța hidraulică reală depinde de geometria rotorului, viteza de rotație, configurația paletei, diametrul pompei, condițiile apei, înălțimea sistemului și punctul de operare. Prin urmare, o pompă trebuie întotdeauna selectată din datele de performanță verificate, mai degrabă decât din puterea motorului.

Principalele componente și construcție

O pompă submersibilă cu debit axial de încredere este mai mult decât un rotor și un motor. Performanța sa depinde de interacțiunea dintre componentele hidraulice, protecția electrică, sistemele de etanșare, rulmenți, cabluri și structura de susținere a instalației.

Avantajele cheie pentru proiectele moderne de pompare

Proprietarii de proiecte se confruntă adesea cu aceleași provocări practice: spațiu limitat de instalare, costuri de construcție în creștere, niveluri fluctuante ale apei, acces dificil de întreținere și necesitatea de a elimina rapid cantități mari de apă. O pompă submersibilă cu debit axial selectată corespunzător poate aborda mai multe dintre aceste probleme simultan.

1. Debit mare la înălțime scăzută

Configurația de curgere axială este potrivită în mod natural pentru deplasarea unor volume mari în cazul în care capul necesar este relativ modest. Acest lucru îl face o alegere eficientă pentru sarcinile de drenaj și transfer de apă, unde debitul este mai important decât presiunea ridicată de refulare.

2. Instalare compactă

Pompa și motorul sunt integrate într-un singur ansamblu scufundat. Acest lucru poate reduce cantitatea de mașini supraterane și poate simplifica aranjamentul general al stației de pompare.

3. Instalare mecanică simplificată

Un sistem convențional de pompă poate necesita o aliniere atentă între componentele separate ale pompei și ale motorului. O unitate submersibilă integrată reduce numărul de interfețe mecanice externe care trebuie aliniate în timpul instalării.

4. Răcire eficientă a motorului

Apa din jur oferă un mediu substanțial de transfer termic. Prin urmare, motoarele scufundate proiectate corespunzător pot obține o răcire eficientă în timpul funcționării continue.

5. Zgomot redus de operare

Funcționarea în scufundare izolează în mod natural o mare parte din zgomotul mecanic. Acest lucru poate fi avantajos pentru stațiile de drenaj urban, instalațiile subterane și instalațiile situate în apropierea zonelor populate.

6. Adaptare mai bună la nivelurile fluctuante ale apei

Instalațiile de control al inundațiilor și de drenaj se confruntă frecvent cu o schimbare a nivelului apei. Configurațiile submersibile pot fi deosebit de practice acolo unde echipamentele convenționale deasupra apei ar fi expuse riscului de inundații.

7. Potențial cerințe mai scăzute de construcție civilă

Un aranjament compact al pompei poate reduce spațiul structural necesar pentru anumite stații de pompare. Economiile reale de construcție depind de geometria proiectului, proiectarea civilă, aranjamentul de descărcare și condițiile locale de instalare.

Aplicații tipice

Versatilitatea pompei cu debit axial face ca această tehnologie să fie utilă pentru proiectele municipale, industriale, agricole și de gestionare a apei de mediu.

Adecvarea aplicării trebuie întotdeauna confirmată în raport cu caracteristicile reale ale lichidului. Temperatura, pH-ul, solidele în suspensie, componentele corozive, resturile și alți contaminanți pot influența selecția materialului și fiabilitatea de funcționare.

Factori cheie pentru selectarea pompei

Alegerea unei pompe numai în funcție de debitul necesar este una dintre cele mai frecvente cauze ale performanței slabe a sistemului. Întregul mediu hidraulic și de operare trebuie evaluat înainte de finalizarea specificației.

Calculele hidraulice ar trebui să ia în considerare curba reală a sistemului, mai degrabă decât să se bazeze pe valori nominale. Cel mai bun punct de funcționare este, în general, acela în care pompa poate asigura funcționarea necesară fără accelerare excesivă, funcționare instabilă, vibrații sau consum inutil de energie.

Pompă submersibilă cu debit axial vs. unități de pompă convenționale

Atât sistemele de pompare submersibile, cât și cele convenționale pot asigura un transfer fiabil de apă atunci când sunt proiectate corespunzător. Diferența constă în primul rând în modul în care este instalat echipamentul și modul în care sunt aranjate motorul, pompa, răcirea și infrastructura de sprijin.

Alegerea corectă depinde de site. O pompă convențională poate rămâne de preferat acolo unde domină accesul ușor la suprafață, înălțimea foarte mare sau cerințele specifice ale procesului. O configurație cu debit axial submersibil devine deosebit de atractivă atunci când debitul mare, înălțimea scăzută, construcția compactă și nivelurile fluctuante ale apei sunt cerințele centrale ale proiectului.

Considerații de instalare

Instalarea corectă este esențială deoarece chiar și o pompă bine proiectată poate suferi de performanțe slabe dacă aranjamentul de admisie sau sistemul de refulare este configurat incorect.

1. Inspectați camera de instalare:Îndepărtați resturile de construcție și obiectele străine care ar putea intra în pompă.
2. Verificați geometria admisiei:Orificiul de admisie trebuie să asigure un debit stabil și rezonabil uniform în pompă.
3. Confirmați scufundarea minimă:Pompa trebuie să funcționeze la nivelul apei specificat de producător.
4. Protejați cablul de alimentare:Preveniți îndoirile ascuțite, abraziunea, mișcarea necontrolată și deteriorarea mecanică.
5. Utilizați echipament de ridicare adecvat:Unitățile submersibile pot fi grele, astfel încât punctele de ridicare și echipamentele trebuie să fie evaluate corect.
6. Verificați protecția electrică:Confirmați împământarea, protecția la suprasarcină, monitorizarea scurgerilor și funcțiile de control înainte de pornire.
7. Verificați condițiile de rotație și punere în funcțiune:Urmați procedura de punere în funcțiune a producătorului înainte de a pune pompa în funcțiune normală.

Designul admisiei merită o atenție deosebită. Condițiile slabe de aflux pot crea vârtejuri, încărcare neuniformă, turbulențe sau antrenarea excesivă a aerului și a resturilor. Aceste condiții pot reduce performanța hidraulică și pot crește vibrațiile sau uzura.

Practici de întreținere și fiabilitate

Echipamentele submersibile sunt proiectate pentru medii solicitante, dar funcționarea scufundată nu înseamnă că întreținerea poate fi ignorată. Inspecția preventivă este încă necesară pentru a proteja izolația electrică, etanșările, rulmenții, componentele hidraulice și cablurile.

Un program practic de întreținere ar trebui să includă:

• Verificarea stării izolației motorului conform procedurii de întreținere a producătorului.
• Verificarea cablului de alimentare pentru tăieturi, abraziune sau deteriorare.
• Monitorizarea semnalelor de detectare a scurgerilor și a stării etanșării mecanice.
• Verificarea tendințelor de temperatură a înfășurării motorului și a rulmenților.
• Inspectarea palelor rotorului pentru eroziune, coroziune, murdărire sau deteriorare fizică.
• Verificarea vibrațiilor anormale, a zgomotului, a consumului de curent și a modificărilor debitului.
• Inspectarea ecranelor de admisie și îndepărtarea resturilor acumulate.
• Revizuirea înregistrărilor operaționale pentru a identifica deteriorarea treptată a performanței.

Monitorizarea performanței este deosebit de valoroasă pentru instalațiile mari. O creștere treptată a consumului de energie însoțită de scăderea debitului poate indica murdărirea hidraulică, deteriorarea rotorului, rezistența crescută a sistemului sau funcționarea departe de punctul de lucru prevăzut.

Probleme și soluții comune de funcționare

De ce să luați în considerare JINAOTE?

JINAOTEse concentrează pe soluții de pompare submersibilă pentru aplicații în care transferul de apă de mare volum, instalarea compactă și funcționarea fiabilă în scufundare sunt importante. Oferta sa de pompe submersibile cu debit axial este poziționată pentru medii solicitante de gestionare a apei, cum ar fi drenaj municipal, controlul inundațiilor, irigații, sisteme de apă industrială, drenaj minier, proiecte de șantier naval și aplicații de apă legate de energie.

Abordarea produsului combină pompa și motorul într-un ansamblu scufundat integrat. În funcție de configurație și de cerințele proiectului, caracteristicile de protecție pot include construcția etanșă a motorului, aranjamentele de etanșare mecanică, detectarea scurgerilor, monitorizarea temperaturii înfășurării și monitorizarea temperaturii rulmenților.

JINAOTE distinge, de asemenea, între cerințele fluxului axial și fluxului mixt. Configurațiile de debit axial sunt, în general, adecvate pentru sarcini cu debit mare, cu cap mai mic, în timp ce proiectele cu debit mixt pot fi luate în considerare acolo unde proiectul necesită o capacitate mai mare de cap și caracteristici hidraulice diferite.

Pentru achiziția proiectelor, cel mai util punct de plecare nu este pur și simplu solicitarea unui model de pompă. În schimb, furnizați furnizorului debitul necesar, înălțimea, temperatura lichidului, calitatea apei, conținutul de solide, adâncimea de instalare, alimentarea cu energie, programul de funcționare și aranjamentul de instalare. Aceste informații permit furnizorului să evalueze sarcina hidraulică și să recomande o configurație mai adecvată.

Întrebări frecvente

1. Pentru ce este utilizată în principal o pompă submersibilă cu debit axial?

Este folosit în principal pentru a deplasa cantități mari de apă la niveluri relativ joase. Aplicațiile comune includ controlul inundațiilor, drenajul municipal, irigarea, transferul apei industriale, circulația apei de răcire, drenajul minier și stațiile de pompare pe malul râului sau al lacului.

2. Care este principala diferență dintre pompele cu debit axial și cu debit mixt?

O pompă cu debit axial mișcă în primul rând apa paralel cu arborele și este în general optimizată pentru debit mare și înălțime redusă. O pompă cu debit mixt combină caracteristicile hidraulice axiale și radiale și poate oferi o capacitate mai mare de cap în aplicații adecvate.

3. Poate o pompă submersibilă cu debit axial să funcționeze continuu sub apă?

Da, unitățile submersibile proiectate corespunzător sunt destinate funcționării în scufundare. Cu toate acestea, funcționarea continuă trebuie să rămână în limitele specificate de producător pentru nivelul apei, temperatură, electrice, hidraulice și limitele de mediu.

4. De ce este importantă răcirea motorului într-o pompă submersibilă?

Motoarele electrice generează căldură în timpul funcționării. Deoarece motorul este scufundat, apa din jur poate oferi un transfer eficient de căldură. Menținerea condițiilor de scufundare și de funcționare necesare este, prin urmare, importantă pentru fiabilitatea termică.

5. Ce condiții de apă trebuie verificate înainte de a alege pompa?

Evaluați cel puțin temperatura lichidului, pH-ul, solidele în suspensie, densitatea, componentele corozive, particulele abrazive, fibrele și resturile. Acești factori influențează performanța hidraulică, selecția materialului, durata de viață a etanșării și cerințele de întreținere.

6. O pompă submersibilă necesită un motor separat?

Nu. Una dintre caracteristicile definitorii ale unei unități de pompare submersibile este aceea că motorul și pompa sunt integrate într-un singur ansamblu. Acest lucru poate simplifica instalarea mecanică în comparație cu o pompă și un motor montate separat.

7. Cum poate fi menținută eficiența pompei în timp?

Inspecția regulată, monitorizarea performanței, curățarea admisiei, inspecția rotorului, testarea electrică, verificările etanșării și monitorizarea vibrațiilor sau a temperaturii pot ajuta la identificarea deteriorării înainte ca aceasta să devină o defecțiune majoră.

8. Este o pompă submersibilă cu debit axial potrivită pentru proiectele de control al inundațiilor?

Da. Transferul de apă cu volum mare și cu înălțime redusă este un caz de utilizare tipic pentru pomparea cu debit axial. Aranjamentul scufundat poate fi, de asemenea, practic în locații în care nivelul apei fluctuează semnificativ și echipamentele montate pe suprafață ar necesita protecție suplimentară.

9. Cum ar trebui selectat modelul corect de pompă?

Începeți cu debitul necesar și înălțimea totală, apoi evaluați proprietățile lichidului, adâncimea de instalare, ciclul de funcționare, alimentarea cu energie, condițiile de admisie și cerințele de control. Selecția finală ar trebui să se bazeze pe datele de performanță verificate ale producătorului și pe calculele specifice proiectului.

10. Ce informații trebuie furnizate atunci când solicitați o ofertă?

Furnizați debitul necesar, înălțimea, caracteristicile lichidului, temperatura apei, nivelurile minime și maxime ale apei, metoda de instalare, alimentarea cu energie electrică, orele de funcționare și orice cerințe speciale de monitorizare sau materiale. Informațiile detaliate îmbunătățesc acuratețea selecției și cotației echipamentelor.

Concluzie

A Pompă submersibilă cu debit axialeste o soluție practică pentru proiectele care au nevoie să transfere cantități mari de apă fără a necesita capete mari de descărcare. Configurația sa integrată a pompei și a motorului poate simplifica instalarea, reduce amprenta echipamentului, poate sprijini o răcire eficientă a motorului și poate oferi o abordare robustă pentru mediile dificile de drenaj și transfer de apă.

Cele mai bune rezultate depind însă de inginerie corectă. Debitul, înălțimea totală, condițiile de admisie, calitatea apei, temperatura de funcționare, alimentarea cu energie electrică, scufundarea și ciclul de funcționare trebuie luate în considerare înainte de selectarea echipamentului. Instalarea corectă și întreținerea preventivă sunt la fel de importante pentru menținerea performanței hidraulice și a fiabilității pe termen lung.

Pentru drenaj municipal, controlul inundațiilor, irigații, transfer de apă industrială, drenaj minier, sisteme de apă de răcire sau alte aplicații cu debit mare,JINAOTEpoate oferi soluții de pompe submersibile cu debit axial adaptate cerințelor proiectului. Împărtășiți-vă debitul, debitul, condițiile de apă, detaliile de instalare și cerințele de operare cu echipa tehnică pentru a identifica o configurație adecvată și pentru a evita erorile costisitoare de selecție.
