Pompă electrică submersibilă pentru puț de petrol

O pompă submersibilă electrică (ESP) este un dispozitiv de ridicare artificială de fund folosit pentru a îmbunătăți productivitatea sondei de petrol. Este utilizat în principal în puțuri de petrol de adâncime medie, puțuri de petrol cu tăiere mare de apă, puțuri de petrol greu și puțuri de producție în larg câmpuri petroliere. Sistemul constă din componente de bază, cum ar fi un motor submersibil, un protector, un separator gaz-lichid, și o pompă centrifugă în mai multe etape. Motorul antrenează unitatea pompei să se rotească la viteză mare, ridicând continuu țiței de la puț până la suprafață.

În comparație cu metodele mecanice tradiționale de recuperare a uleiului, ESP oferă avantaje precum o gamă largă de deplasare, adaptabilitate la medii de puțuri adânci, amprentă la suprafață mai mică și capacitate puternică de funcționare continuă. Ei poate fi personalizat în funcție de adâncimea sondei, dimensiunea carcasei, vâscozitatea țițeiului, conținutul de gaz și mediul coroziv, oferind o soluție fiabilă de ridicare artificială pentru producția stabilă pe termen lung a câmpurilor petroliere.

Principiul de funcționare a produsului

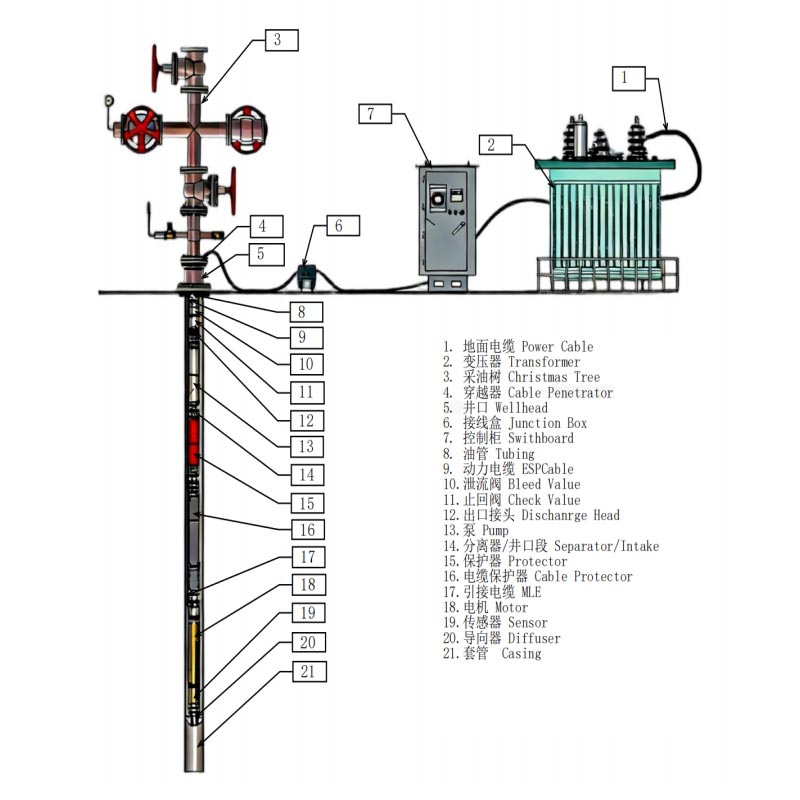

Sistemul ESP este instalat sub nivelul fluidului din puțul de petrol și furnizează energie motorului submersibil de fund un dulap de control de suprafață.

În timpul funcționării:

Motorul submersibil antrenează o pompă centrifugă cu mai multe trepte pentru a se roti;

Fluidul puțului intră în corpul pompei prin orificiu de admisie;

Rotoarele cu mai multe trepte cresc progresiv presiunea;

Un amestec de țiței, gaze naturale și apă de formare este transportat la conducta de suprafață;

Un protector izolează fluidul de puț de uleiul de lubrifiere intern al motorului, asigurând o funcționare stabilă pe termen lung a motorului.

ESP mărește capacitatea de producție prin presurizarea continuă în adâncime, făcându-l deosebit de potrivit pentru sonde de petrol cu presiune naturală insuficientă sau cele care necesită o eficiență îmbunătățită de recuperare.

Material și tehnologie de fabricație

Etapa pompei este realizată din oțel aliat rezistent la coroziune și prelucrată CNC de precizie pentru a asigura un flux lin și ridicat eficienta.

Motorul submersibil folosește materiale izolante rezistente la temperaturi înalte, asigurând o funcționare stabilă chiar și în interior medii cu temperatură înaltă de foraj. Protectorul folosește ulei special de izolare pentru a preveni eficient petrolul brut, saramură și gaz de la intrarea în componentele motorului.

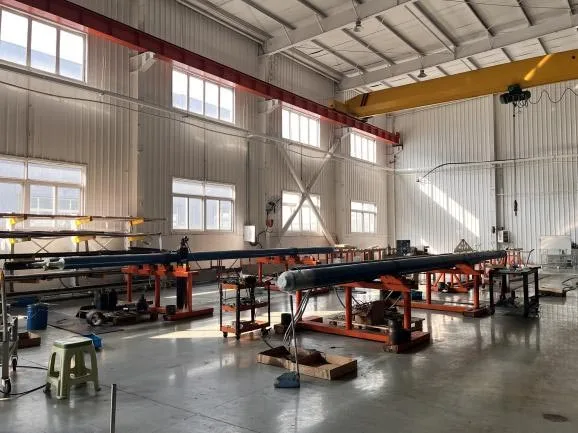

Toate componentele critice sunt supuse unui tratament anticoroziv și de etanșare. Linia noastră de asamblare automată asigură potrivirea precisă a fiecărei componente. Fiecare pompă submersibilă electrică pentru puțuri de petrol finite este supusă unei completări test de simulare în fundul gropii înainte de livrare.

Caracteristici cheie de performanță

1. Potrivit pentru medii complexe de sonde de petrol

ESP poate fi aplicat la: puțuri adânci, puțuri direcționale, puțuri de platformă offshore, puțuri de petrol cu tăiere mare de apă, petrol greu puțuri de recuperare termică și puțuri de tubaj mici.

2. Capacitate mare de producție

Designul pompei centrifuge în mai multe etape oferă o capacitate de ridicare continuă și stabilă, oferind o producție mai bună eficiență în puțurile de petrol de mare producție în comparație cu echipamentele tradiționale de pompare.

3. Cerințe reduse de echipamente de suprafață

Întreaga unitate de pompare este instalată în fund: reducerea amprentei echipamentului de suprafață, reducerea zgomotului de funcționare și făcându-l potrivit pentru medii cu spațiu limitat, cum ar fi platformele offshore.

4. Rezistență excelentă la coroziune

Pentru rezervoare cu conținut de sulf, cu conținut ridicat de sare și cu temperatură înaltă, oțel aliat și materiale din oțel inoxidabil, împreună cu acoperiri anticorozive, poate fi utilizat pentru a îmbunătăți fiabilitatea pe termen lung a echipamentului.

Aplicarea carcasei de 4,5 inchi cu diametrul interior minim 99,6 mm pentru configurarea unității

Aplicarea carcasei de 5,5 inchi cu diametrul interior minim 118,6 mm pentru configurarea unității

Aplicarea carcasei de 7 inchi cu diametrul interior minim 150,4 mm pentru configurarea unității

Aplicarea carcasei de 8-5/8 inchi cu diametrul interior minim 196,2 mm pentru configurarea unității

Aplicarea carcasei de 10-3/4 inchi cu diametrul interior minim 247,9 mm pentru configurarea unității

Ce factori trebuie luați în considerare atunci când alegeți o pompă submersibilă electrică?

Selectarea unui ESP nu se bazează doar pe putere; necesită o analiză cuprinzătoare a următoarelor:
1. Adâncimea sondei: cu cât puțul este mai adânc, cu atât capul este mai înalt și puterea necesară este mai mare.
2. Cerințe de producție: Determinați numărul de trepte ale pompei și deplasarea pe baza producției zilnice țintă.
3. Proprietățile țițeiului: inclusiv vâscozitatea țițeiului, conținutul de nisip, tăierea apei și raportul gaz-pacură.
4. Condiții de foraj: Inclusiv dimensiunea carcasei, temperatura, mediul coroziv și unghiul de înclinare a puțului. Prin potrivirea cuprinzătoare a acestor parametri, pot fi reduse riscurile de supraîncărcare ESP, blocarea gazului și defecțiunea timpurie.

Principalele scenarii de aplicare

Pompele electrice submersibile pentru sondele de petrol sunt utilizate pe scară largă în:
Dezvoltarea câmpului petrolier pe uscat
Producția de petrol pe platformă offshore
Producția de puțuri de petrol adânc
Rezervoare mari cu apă tăiată
Proiecte de recuperare termică a petrolului greu
Puțuri direcționale și orizontale
Sunt potrivite în special pentru proiectele de câmp petrolier care necesită producție continuă pe termen lung și producție zilnică ridicată.

Compatibilitate cu accesorii

Acest ESP urmează standardele unificate de dimensiune API, potrivindu-se perfect cu accesoriile de sprijin, inclusiv cablu plat ESP, ansamblu de etanșare a capului puțului, dulap de control cu frecvență variabilă, ecran de fund și debitmetru. Interfață standard realizează asamblarea rapidă la fața locului, simplifică instalarea și întreținerea inspecției ulterioare, scurtează finalizarea puțului ciclu de construcție.

Fabricație și control al calității

În timpul producției, componentele cheie sunt supuse unor teste complete:
Testarea compoziției chimice a materiei prime
Testare de prelucrare CNC de precizie
Testarea echilibrării dinamice a rotorului
Testarea performanței izolației motorului
Testarea presiunii unității de pompă
Testarea performanței de etanșare
Testare completă de simulare a funcționării mașinii
Toate sistemele ESP sunt supuse verificării performanței înainte de a părăsi fabrica pentru a se asigura că îndeplinesc cerințele operaționale pe termen lung ale zăcământului petrolier.

FAQ

Î1: Ce condiții de lucru se potrivesc cel mai mult cu pompa electrică submersibilă pentru puțul de ulei?

A1: Este folosit în principal pentru sonde de petrol adânci, sonde de petrol greu și sonde de producție offshore. Oferă stabil lift artificial cu debit mare în carcasă îngustă și medii cu temperatură ridicată în fundul gropii.

Î2: Cum rezistă ESP la coroziune din saramură de formare?

A2: Componentele cheie ale fluxului și transmisiei adoptă material din aliaj anti-sulf cu acoperire anti-coroziune. Încorporat Protectorul izolează fluidul coroziv pentru a proteja miezul motorului, realizând o funcționare subterană pe termen lung.

Î3: Putem ajusta parametrii pompei pentru cerințe speciale ale rezervorului?

A3: Da. Oferim pompă submersibilă electrică OEM profesională pentru servicii de puțuri de petrol, personalizând etapele pompei, puterea motorului și gradele anticorozive în funcție de adâncimea puțului, vâscozitatea brută și compoziția apei de formare.

De ce să alegeți sistemul nostru ESP?

Suntem specializați în fabricarea de echipamente de ridicare artificială pentru câmpurile petroliere, oferind soluții complete de configurare ESP adaptate diferitelor condiții de sondă.

Avantajele noastre includ:
Suport pentru diferite dimensiuni de carcasă
Furnizarea de sisteme complete, inclusiv pompe, motoare și protectori
Suport pentru materiale rezistente la coroziune personalizate
Satisfacerea nevoilor aplicatiilor petroliere atat pe uscat cat si offshore
Oferă servicii de producție OEM
Un sistem cuprinzător de aprovizionare cu piese de schimb
Completați testarea performanței înainte de expediere

De la selecția echipamentelor și potrivirea sistemelor până la asistența de întreținere post-vânzare, oferim ESP stabil și de încredere soluții pentru clienții de petrol și gaze din întreaga lume.
