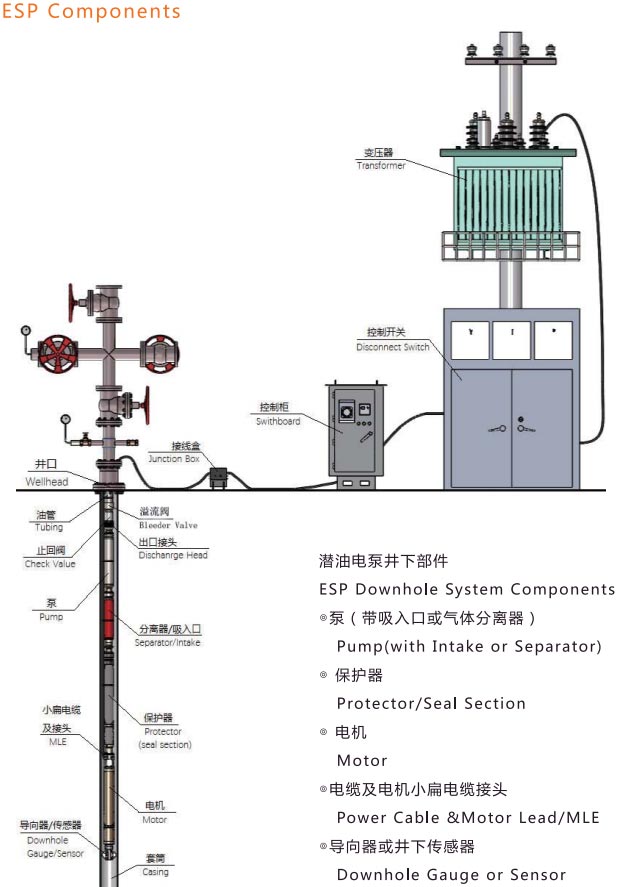

Principalele părți ale pompei geotermale submersibile de diametru mic: pompă centrifugă/admisie/separator de gaz/submersibil motor/protector/motor prelungire/descărcare.
Pompa geotermală submersibilă cu diametru mic este special dezvoltată pentru puțuri geotermale și la temperatură înaltă subteran proiecte de extracție a apei care necesită dimensiuni de instalare compacte și funcționare continuă.
Spre deosebire de pompele submersibile convenționale, sondele geotermale implică adesea provocări precum: diametru limitat al puțului, circulația apei la temperatură ridicată, funcționare continuă pe termen lung, condiții de întreținere dificile, medii subterane corozive.
Sistemul ESP cu diametru mic Aote integrează o pompă centrifugă în mai multe etape, separator de gaz, protector și la temperatură ridicată motor submersibil pentru a oferi o soluție completă pentru ridicarea fluidului de puțuri adânci.
Diametrul pompei standard variază de la 3,38 inci la 8,75 inci, ceea ce o face potrivită pentru puțuri geotermale înguste și aplicații pentru câmpuri petroliere. În funcție de condițiile puțului, sunt disponibile configurații personalizate pentru debit diferit rate, înălțimi de ridicare și cerințe de temperatură.

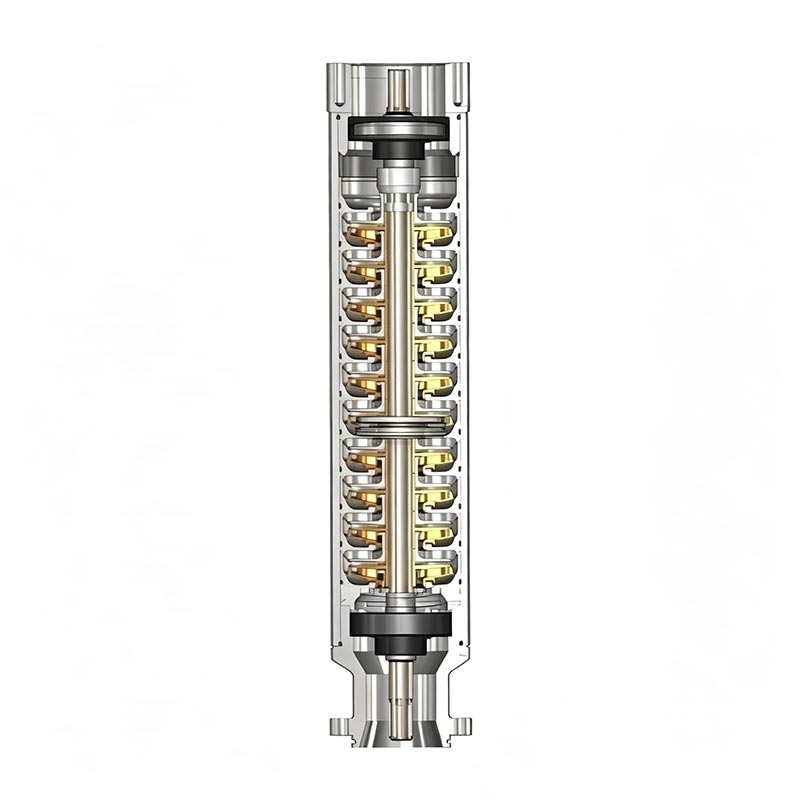

Numărul de trepte de pompă este determinat de ridicarea necesară. Fiecare treaptă constă dintr-un rotor plutitor conectat la arborele de antrenare monel-k500 și un difuzor staționar care direcționează fluxul de fluid. Forța axială a rotorului este făcută din material rezistent la uzură. Pentru a reduce forța axială, structura rotorului și a difuzorului este proiectată de tip plutitor. Sarcina axială de rest și greutatea proprie a arborelui pompei sunt susținute de rulmentul de axială protector.
Este orificiul de aspirație pentru fluidul de puț care intră în pompa centrifugă submersibilă. Între timp, gazul liber poate fi separat înainte de a curge în pompa centrifugă submersibilă, prin urmare efectul de eliberare a gazului asupra unității de pompă.

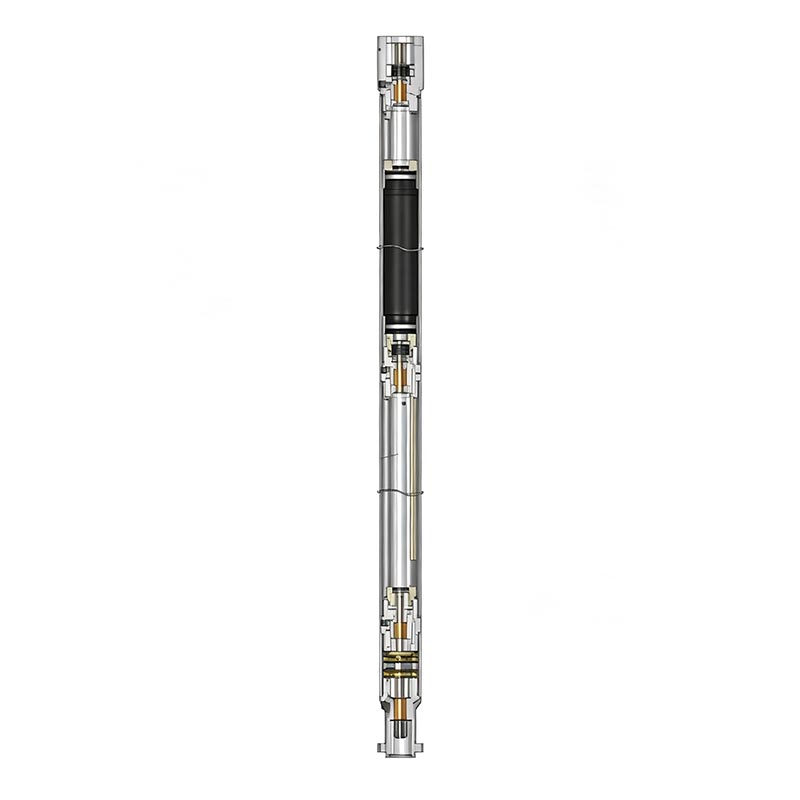

Fiecare secțiune conține mai multe camere de barieră redundante pentru a spori fiabilitatea. Camerele de barieră sunt disponibile în tipuri de labirint și pungi. Tija de protecție folosește de obicei material Monel-k500. Există șase garnituri mecanice frontale ea. Rulmentul de tracțiune utilizat în secțiunea de etanșare are o capacitate mare de viteză. putem oferi diferite tipuri și secțiuni de etanșare în serie la adaptați condițiile individuale ale puțului.

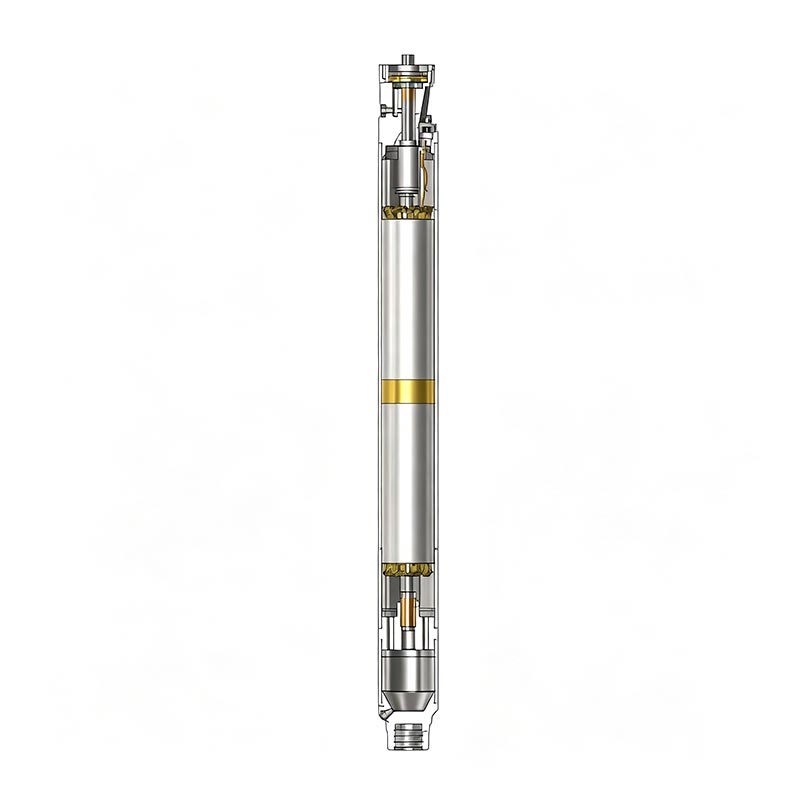

Motorul submersibil este puterea de a antrena pompa centrifugă în mai multe etape. Este o cușcă de veveriță trifazată cu doi poli motor asincron.
Acesta constă în principal din stator, rotator și sistem de ciclu de ulei etc. Datorită motorului submersibil este limitat de puțuri. diametrul și temperatura mediului ambiant. Aspectul său este lung și subțire. Lungimea maximă poate ajunge la 10 m. Este umplut cu un ulei super dielectric de înaltă rezistență pentru lubrifiere și conductivitate termică.
Starea de funcționare a motorului submersibil este suspendată în poziție verticală. Rulmentul axial superior poartă forța axială și greutatea proprie a rotorului Căldura generată de motor este transmisă către fluid de puț prin carcasa motorului.
Folosit pentru extragerea apei calde subterane pentru:
• Încălzire centrală
• Sisteme de încălzire a clădirilor
• Aplicații de încălzire industrială
Oferă circulație continuă a apei calde pentru centralele geotermale.
Potrivit pentru sondele de petrol care necesită sisteme ESP compacte pentru producția de fluide.
Folosit în puțuri adânci în care pompele submersibile standard nu pot rezista la condiții de temperatură.
Aote Tianjin Pump Co., Ltd. a fost înființată în 2004, care este un producător profesionist în producție, vânzări, cercetarea și dezvoltarea de pompe electrice submersibile, pompe submersibile, pompe de canalizare și motoare într-unul de profesionale producatori. Compania este înregistrată ca întreprindere privată în Zona de Dezvoltare Economică Jin nan, un industrial zona de dezvoltare din Tianjin, China.
Compania are capacități puternice de dezvoltare a produselor, pentru a introduce tehnologia pompelor electrice submersibile REDA, import a tehnologiei motoarelor submersibile dezvoltate pe baza sincronizării cu cel mai important submersibil din lume pompe, pompe submersibile și derivate pentru a satisface cerințele speciale ale clienților pentru diverse produse speciale.
Am înființat 6 secțiuni principale pentru producție, inclusiv stivuire laminare, înfășurare stator, asamblare motor, pompă ansamblu, ansamblu protector și ansamblu separator, ansamblu protector și ansamblu separator. Până acum, producția anuală capacitatea AOTE a ajuns la 1150 de unități ESP.
Pentru a garanta calitatea, respectăm cu strictețe standardele sistemului de management ISO9001-2008, ne bazăm pe sisteme moderne. sistem de management și ideologia călăuzitoare a inovației îndrăznețe, făcând produsul mai receptiv la piață. Este devenind mai sofisticat și a fost recunoscut de clienții noștri.
Mulțumim sprijinului, dragostei și încrederii dumneavoastră, AOTE a atins reușita de astăzi. Shumin Chen, generalul nostru managerul își exprimă profundă recunoștință aici! Vom îndeplini așteptările și vom crește conținutul tehnologic al produselor să strălucească puternic.
Sistemul standard este proiectat pentru aplicații geotermale cu temperaturi de lucru de la 100℃ la 260℃. Material selecția și configurația motorului pot fi personalizate în funcție de condițiile reale ale puțului.
Da. Pompa este concepută special pentru puțuri înguste, cu diametre disponibile de la 3,38 inchi la 8,75 inci.
Componentele cheie, cum ar fi arborele de antrenare pot folosi aliajul Monel K500, în timp ce materialele de izolare la temperaturi ridicate și uleiul dielectric se aplică în sistemul motor.
Da. Aote poate personaliza treptele pompei, puterea motorului, structura de etanșare și materialele în funcție de adâncimea puțului, temperatură, debitul și caracteristicile fluidului.
