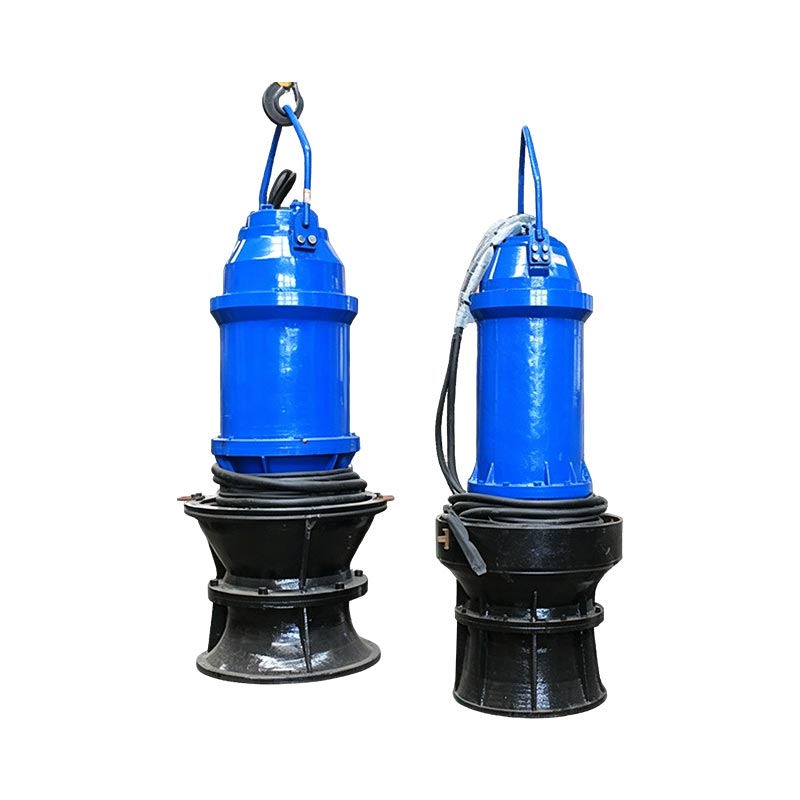

Pompă submersibilă cu debit axial pentru irigare

Pompa submersibilă cu debit axial pentru irigare este proiectată pentru aplicații de transfer de apă de volum mare necesitând capacitate mare de debit și înălțime redusă de operare.

Proiectată cu un motor submersibil integrat și o structură de pompă, această serie oferă o soluție practică pentru sisteme de irigare agricole, stații de captare a apei râurilor, proiecte de drenaj de inundații și apă municipală management instalații în care este necesar un transfer continuu și fiabil de apă.

În comparație cu sistemele convenționale de pompe cu debit axial instalate uscat, designul submersibil simplifică instalarea, reduce cerințele de construcție a stației de pompare și îmbunătățește stabilitatea operațională în medii cu fluctuații nivelurile apei.

Structura produsului și principiul de funcționare

Motorul este poziționat deasupra secțiunii pompei, iar unitatea completă funcționează scufundată în apă.

Principalele caracteristici structurale includ:
• Configurație integrată pompă-motor
• Palete rotoare reglabile
• Motor submersibil complet închis
• Sistem de etanșare mecanică
• Sistem automat de protectie pentru monitorizare

Când este privit din partea de admisie, rotorul se rotește în sens invers acelor de ceasornic.

Designul rotorului reglabil permite pompei să mențină o performanță eficientă în diferite operațiuni conditii, făcându-l potrivit pentru aplicații cu cerințe de debit în schimbare.

De ce să alegeți o pompă submersibilă cu debit axial pentru irigare?

1. Proiectat pentru condiții de debit ridicat și de cap scăzut

Pompele cu debit axial sunt proiectate special pentru aplicații în care trebuie transportată o cantitate mare de apă cerințe de presiune relativ scăzută.

Aplicațiile tipice includ:
• Canale de irigare agricole
• Sisteme de captare a apei râurilor
• Transferul apei din rezervor
• Stații de pompare pentru controlul inundațiilor

2. Proiectarea stației de pompare care economisește spațiu

Stațiile de pompare tradiționale necesită de obicei:
• Instalare separată a motorului
• Camere mari de echipamente
• Lucrări complexe de aliniere

Structura submersibilă integrată permite unității de pompare să funcționeze direct sub apă, reducând suprateranul cerințele de construcție și făcându-l potrivit pentru locații cu spațiu limitat.

3. Funcționare stabilă la niveluri variabile ale apei

Pentru proiectele de irigare și control al inundațiilor, nivelurile apei se pot schimba semnificativ.

Designul motorului submersibil oferă:
• Răcire eficientă a motorului
• Zgomot redus de operare
• Funcționare continuă de încredere

Ghid de selecție a seriilor QZB și QHB

Alegerea tipului corect de pompă depinde în principal de cerințele de debit, de condițiile de cap și de mediul de aplicare.

Selectați pompa cu debit axial QZB când:

Este necesar un transfer mare de apă Capul de pompare este relativ scăzut Este necesară operația continuă de irigare sau drenare

Selectați pompa cu debit mixt QHB când:

Este necesară o performanță mai mare a capului  Nivelul apei se modifică semnificativ Este necesară o mai bună adaptabilitate hidraulică

Ghid de selecție a modelului de pompă

Seria QZB este disponibilă în mai multe dimensiuni pentru a satisface diferite cerințe ale proiectului.

Exemplu: 700QZB-100

Gama de modele disponibilă

Modelele disponibile includ

350QZB-50, 350QZB-70, 350QZB-70(A), 350QZB-85, 350QZB-100, 350QZB-125,
400QHB-40, 400QHB-50,
500QZB-50, 500QZB-70, 500QZB-85, 500QZB-100, 500QZB-125, 500QZB-160,
500QHB-40, 500QHB-50,
600QZB-50, 600QZB-70, 600QZB-85, 600QZB-100, 600QZB-125,
600QHB-50, 600QHB-50A,
700QZB-50, 700QZB-70, 700QZB-85, 700QZB-100, 700QZB-125, 700QZB-160,
700QHB-50,
800QZB-50, 800QZB-70, 800QZB-100,
900QZB-85 etc.

Principalele aplicații și medii de operare

Pompele submersibile cu flux axial QZB și QHB sunt aplicabile pe scară largă pentru utilizare în instalații industriale și miniere, șantiere navale, sisteme urbane de alimentare cu apă și drenaj, irigații agricole și alimentare cu apă a centralelor electrice și drenaj sisteme.

Pompa submersibilă cu debit axial QZB este potrivită pentru aplicații care necesită înălțime redusă și debite mari; QHB pompa submersibilă cu flux mixt are o eficiență ridicată și o rezistență excelentă la cavitație, ceea ce o face potrivită pentru aplicații cu fluctuații semnificative ale nivelului apei și cerințe de înălțime relativ ridicate.

Aceste produse sunt concepute pentru a manipula apă brută sau ape uzate ușor contaminate, cu o temperatură maximă a lichidului de 50°C, un interval de pH de la 4 la 10, un raport volumetric al solidelor în suspensie sub 2% și o greutate specifică mai mică de 1,2 × 10³ kg/m². Utilizarea acestor produse este cea mai eficientă soluție pentru protecția împotriva inundațiilor a motoarelor centralelor electrice fluvial și zonele de pe malul lacului unde nivelul apei fluctuează semnificativ.

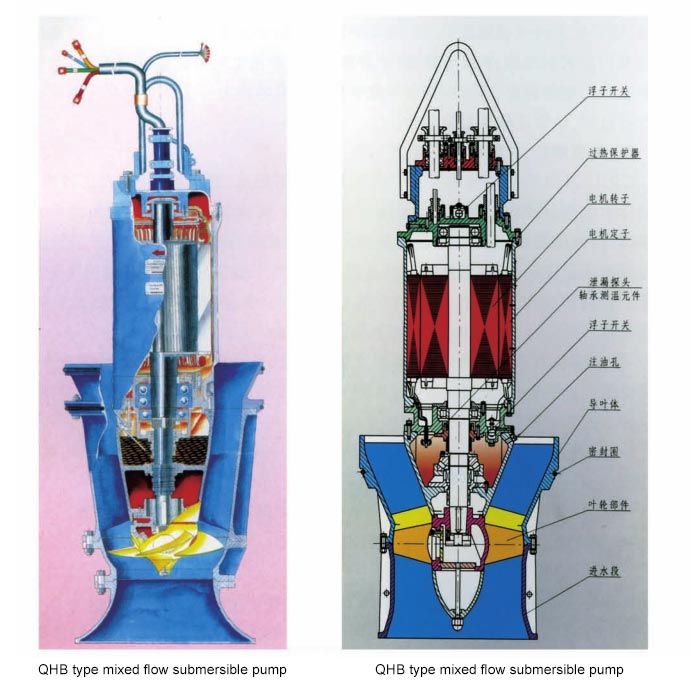

Descrierea structurii produsului

Motorul pompei submersibile cu debit axial pentru irigare este situat deasupra pompei. Motorul submersibil are un tip uscat proiectare cu izolație clasa F, etanșări mecanice și auxiliare fiabile și este echipat cu dispozitive de protecție împotriva scurgeri și împotriva creșterii temperaturii în înfășurările interne și lagărele.

Vine cu un dulap de control, asigurând o funcționare sigură și fiabilă. Pompa este potrivită pentru o gamă largă de apă calități și condiții de mediu, are pale de rotor reglabile și funcționează pe o gamă largă de conditii de functionare.

Când este văzut de la intrare, rotorul se rotește în sens invers acelor de ceasornic.

Întrebări frecvente

Care este diferența dintre o pompă cu debit axial și o pompă cu debit mixt?

Pompele cu debit axial sunt proiectate pentru debite foarte mari și condiții de înălțime scăzută, în timp ce pompele cu debit mixt asigură performanță mai bună atunci când sunt necesare înălțimi mai mari și condiții de operare în schimbare.

Poate fi folosită o pompă submersibilă cu debit axial pentru irigarea apei râului?

Da. Seria QZB este potrivită pentru transferul apei brute din râuri, rezervoare și canale de irigare atunci când apa conține particule limitate în suspensie.

De ce să alegeți o pompă submersibilă cu debit axial pentru irigare în loc de o stație de pompare tradițională?

Structura scufundată integrată reduce cerințele de instalare, îmbunătățește răcirea motorului, reduce zgomotul și permite instalarea flexibilă în locații cu spațiu limitat.

Ce informații sunt necesare înainte de a alege o pompă?

Clienții trebuie să ofere:
Debitul necesar
Capul pompei
Condițiile sursei de apă
Metoda de instalare
Cerințe de alimentare
Inginerii noștri pot recomanda un model de pompă potrivit în funcție de condițiile proiectului.
