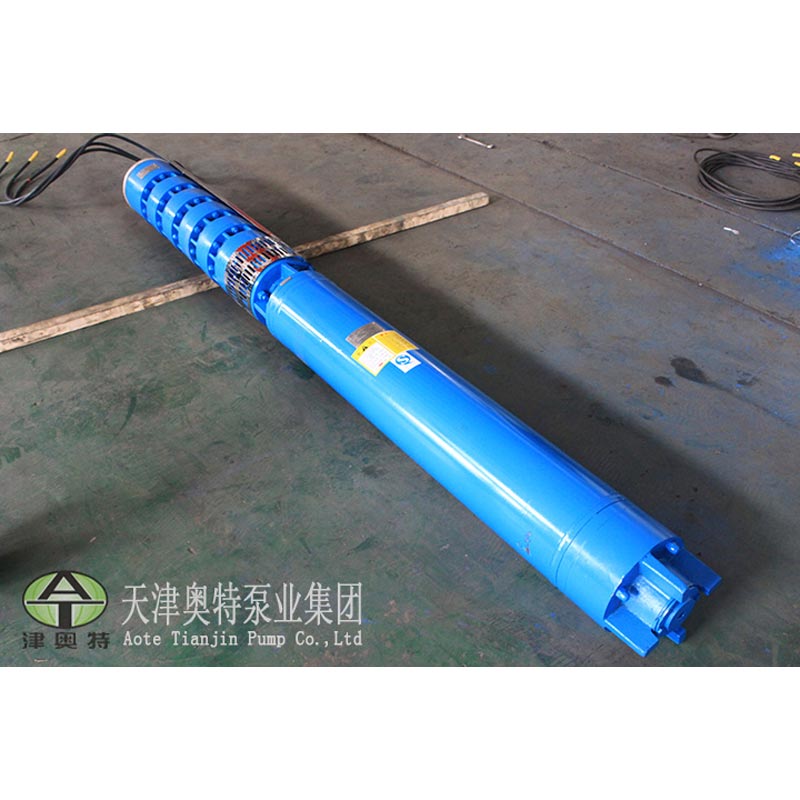

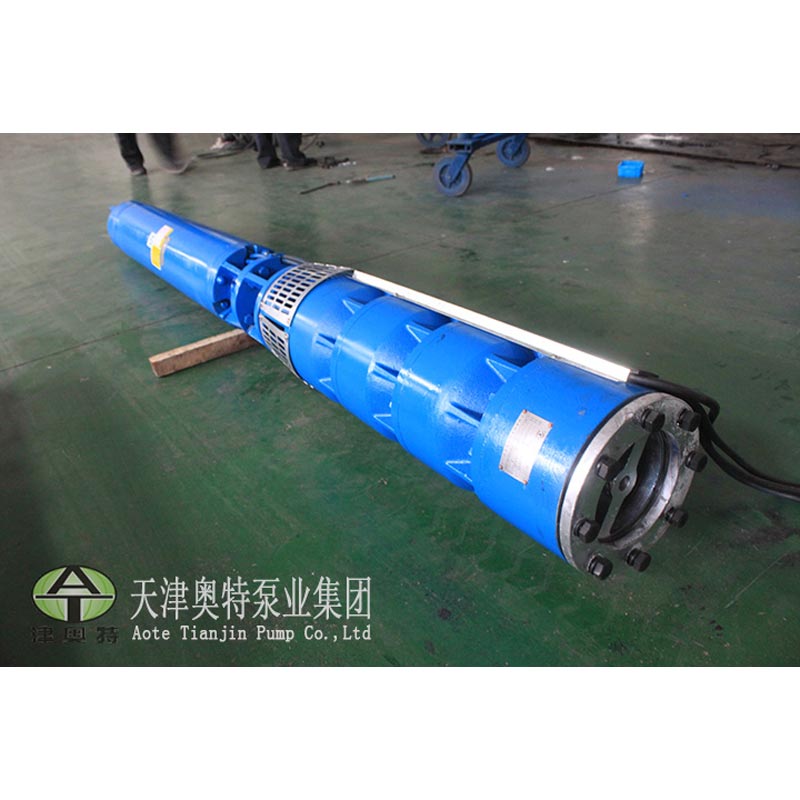

Pompa submersibilă pentru puțuri adânci din seria A5QJ a companiei noastre pentru irigare este proiectată pentru extracția apelor subterane din adâncime. fântâni, precum și proiecte de captare a apei din râuri, rezervoare și canale. Aplicat pe scară largă în irigarea terenurilor agricole, alimentarea cu apă menajeră pentru oameni și animale în zonele muntoase, este disponibilă și pentru drenaj în orașe, fabrici, căi ferate, mine și șantiere de construcții.
1.Structură integrată a motorului și a pompei, funcționare subacvatică submersibilă cu siguranță și fiabilitate ridicate.
2.Fără cerințe speciale pentru carcasa puțurilor; conducta de ridicare trebuie să reziste doar la presiunea de lucru corespunzătoare.
3. Instalare, operare și întreținere ușoară, ocuparea spațiului mic; nu este necesară construcția casei de pompe.
4. Structură compactă și consum redus de materii prime.
| Articol | Caietul de sarcini |
| Tip pompa | Pompă submersibilă verticală pentru puțuri adânci |
| Structura | Pompa centrifuga cu mai multe trepte |
| Tip motor | Motor submersibil asincron trifazat |
| Tensiune nominală | 380V / 660V |
| Frecvenţă | 50 Hz |
| Interval de debit | Personalizat |
| Gama capului | Până la 900 m |
| Tip de instalare | Instalare verticală |
| Metoda de răcire | Răcirea motorului umplută cu apă |
| Temperatura medie | ≤20℃ |
| Gama PH | 6,5–8,5 |
| Conținut de particule solide | ≤0,01% |
Alimentare AC cu 1,3 faze: frecvență de 50 Hz, tensiune nominală 380 V sau 660 V (toleranță admisă ±5%).
1.Conținutul de particule solide în masă ≤ 0,01%.
2. Valoarea PH a lichidului pompat variază de la 6,5 la 8,5.
3. Temperatura medie ≤ 20℃.
4. Intrarea pompei submersibile pentru puțuri adânci pentru irigare trebuie să fie cu cel puțin 1 m sub nivelul dinamic al apei; adâncimea maximă de scufundare este de 70 m sub nivelul static al apei; fundul pompei păstrează o distanță de minim 1 m față de fundul puțului.
5. Carcasă dreaptă cu perete interior neted și fără dislocare a carcasei.
1. Pompa submersibilă pentru puțuri adânci pentru irigare constă dintr-un motor asincron trifazic submersibil și corp de pompă. Motorul este cuplat direct cu unitatea superioară a pompei. Etanșarea de încredere montată pe arborele superior al motorului previne scurgeri încrucișate între apa de răcire internă a motorului și mediul pompat, asigurând o funcționare stabilă pe termen lung.
2. Pompa este de tip centrifugal vertical cu mai multe etape cu o singură aspirație; motorul potrivit este vertical de tip umed umplut cu apă motor asincron submersibil, conectat prin cuplaj tip butoi.
3. Înfășurarea motorului adoptă sârmă magnetică impermeabilă PE învelită cu nailon; cavitatea motorului este umplută cu apă proaspătă curată.
4. Rulmenții de ghidare lubrifiați cu apă sunt utilizați pentru motor. Rulmentul axial de la partea inferioară a motorului poartă axial bidirecțional împingerea de la pompă. Versiunea cu cap înalt echipează plăcuțe de împingere în formă de evantai din cupru care conțin nichel, asortate cu cele importate. Plăci de culisare Phylos pentru încărcare axială.
5. Între pompă și motor este instalată o componentă suplimentară de rulment a forței axiale la modelele cu ridicare ridicată, înălțimea maximă în sus la 900m.
1.Umpleți cavitatea motorului cu apă proaspătă curată înainte de pornire; scurgeți toată apa din interior pentru depozitarea pe timp de iarnă pentru a evita crăparea de îngheț.
2. Testați în mod regulat rezistența de izolație a unității, valoarea nu trebuie să fie mai mică de 0,5 MΩ.
3.Perioada de garanție standard: 1 an în condiții normale de funcționare.
Exemplu: QJ80-100-37
| Cod | Sens |
| Q | Tip submersibil |
| J | Aplicare Deep Well |
| 80 | Debit nominal: 80 m³/h |
| 100 | Înălțime nominală: 100 m |
| 37 | Putere motor: 37 kW |
Înainte de a selecta un model de pompă, clienții trebuie să confirme următoarele informații:
Determinați cantitatea de apă necesară în funcție de suprafața de irigare și cererea de apă.
Calculați înălțimea de ridicare necesară, inclusiv:
• Adâncimea puţului
• Distanta de ridicare pe verticala
• Pierderea de presiune în conductă
• Cerințe de presiune terminală a apei
Selectați un diametru al pompei potrivit pentru carcasa sondei existente.
Confirmați tensiunea, frecvența și capacitatea electrică disponibilă.
Verificați temperatura apei, valoarea pH-ului și conținutul de particule solide.
Furnizarea acestor parametri vă ajută să vă asigurați că pompa selectată oferă performanța așteptată.
| Fenomene de eroare | Motive | Soluții |
| Cap inaccesibil, apa nu poate fi absorbita sau deversare insuficienta de apa. | 1.Nivelul dinamic al apei scade sub limita min. nivelul dinamic al apei; 2. Rupere în conducta de ridicare articulație; 3.Rotirea inversă a motorului; 4.Scăderea tensiunii; 5.Apă blocată admisie; 6. Cuplaj deteriorat. |
1.Măriți treapta pompei și conducta de ridicare, pentru a crește adâncimea puțului; 2.Reparare spargere; 3. Înlocuiți firul conector; 4.Verificați tensiunea; 5. Priza apa de spalare; 6. Înlocuiți cuplajul. |
| Motorul nu funcționează la pornire, cu zgomot. | 1.Sechestrarea rulmentului; 2. Funcționare monofazată a motorului. |
1. Examinați și reparați piesele deteriorate; 2.Verificați firul de conectare și găsiți defecțiunea de fază. |
| Leagăn a ampermetrului prea mare | 1. Nivelul dinamic al apei scade la admisia de absorbție; 2. Nivelul dinamic al apei scade sub limita permisă min.nivel dinamic al apei; |
1.Reduceți debitul de apă și creșteți adâncimea de scufundare. |
| Vibrații violente ale unității | 1.Axul pompei este îndoit; 2.Uzura piesei lagărului unității este prea mare; 3.Prea intens acceleratie; 4. Cuplaj deteriorat. |
1.Calibrați axul; 2.Înlocuiți rulmentul; 3.Măriți robinetul cu poartă; 4. Înlocuiți cuplajul. |
| Scăderea debitului | 1.Uzura la purtarea inelului; 2. Intrare apă blocată; 3.Scurgeri la îmbinarea dintre conductele de ridicare sau scoici. |
1.Reparați sau înlocuiți piesele uzate; 2. Priza apa de spalare; 3.Verificați partea de conectare. |
| Scăderea bruscă a rezistenței de izolație | 1.Calitate slabă a conectorului cablului motorului; 2.Izolație deteriorată a cablajului rotatorului motorului; 3.Uzat cablu. |
1.Reconectați conectorul cablului; 2.Repararea cablajului motorului; 3.Repararea daunelor. |
| Creșterea consumului de energie (indicația ampermetrului depășește valoarea nominală valoare) |
1.Rotor rulment uzat; 2.Intercontactul motorului după ce rulmentul este uzat; 3.Abraziune între rotor și carcasă. |
1. Examinați și reparați pompa; 2. Examinați și reparați motorul; 3.Controlați debitul și verificați tracțiunea motorului rulment. |
O pompă submersibilă pentru puțuri adânci este utilizată în principal pentru extragerea apei subterane din puțuri adânci și pentru alimentarea cu apă irigații, uz casnic, aplicații industriale și alte proiecte de transfer de apă.
Da. Seria ATQJ este proiectată pentru irigarea terenurilor agricole, sisteme de sprinklere, irigare cu seră și altele aplicații de alimentare cu apă pentru agricultură.
Clienții trebuie să ofere:
• Debitul necesar
• Capul pompei
• Adâncimea puţului
• Diametrul puţului
• Informații despre sursa de apă
• Cerințe de alimentare
Da. Pompa AOTE poate personaliza parametrii pompei, inclusiv debitul, înălțimea, puterea motorului, tensiunea și materialele în funcție de cerinţele proiectului.
Adâncimea de instalare admisă depinde de modelul selectat și de condițiile de operare. Modelele cu cap înalt pot realiza capete de ridicare până la 900 de metri.
Se recomandă întreținerea verificărilor regulate ale rezistenței izolației, stării cablurilor, curentului de funcționare și ieșirii de apă performanță stabilă.
AOTE s-a specializat în producția de pompe de mulți ani, furnizând pompe submersibile pentru puțuri adânci pentru aplicatii agricole, industriale si municipale. Cu capacitate de inginerie cu experiență și producție flexibilă procese, acceptăm modele standard, precum și soluții de pompe personalizate pentru diferite proiecte de alimentare cu apă.
